отходит от контактной пружины и ток прерывается. Якорь, по-

лучив движение, повертывается дальше и против полюса оказы-

вается вновь промежуток между полосками якоря. В этот момент

следующий зубец звездочки коснется контактной пластинки и,

включив ток в электромагнит, который тянет следующую пла-

с 1 инку якоря и приводит этим его во вращение.

Мотор дает до 1000 оборотов в минуту, но обладает очень

малой силой и, как двигатель, работать не может.

Электромотор с двухполюсным якорем

Это простой и достаточно сильный мотор для приведения

в действие небольших движущихся моделей. Электромагнит

(рис. 27) сгибается из полоски железа шириной в сми толщиной

в 1 мм. Его дугообразные стороны должны быть согнуты

кругу. На верхнюю часть наматывается 10—12 слоев изолирован-

ной проволоки ПБД 0,4 или 0,5 мм. Концы в 15 см длиной

выводятся через дырочки в бортиках. Проволока не должна

прикасаться к железу, и перед обмоткой магнит и якорь по-

крывают полоской бума-

ги Якорь сложен из не-

скольких жестяных пла-

стинок. Якорь припаи-

вается к оси и его углуб-

ление заполняется вит-

ками той же проволоки.

Намотка водном направ-

лении. Концы обмотки

зажаты под двумя латун-

ными пластинками кол-

лектора. Коллектор сде-

лан из резиновой труб-

ки, надетой на ось, на ко-

торой резиновыми колеч-

ками.прижаты латунные

пластинки. Щетки сдела-

ны из тонкой латуни или

жести. Подшипники стой-

ки —из железа. Одна

клемма соединена с кон-

цом обмотки электромаг-

нита, вторая—с одной из

щеток. Свободный конец

обмотки электромагнита

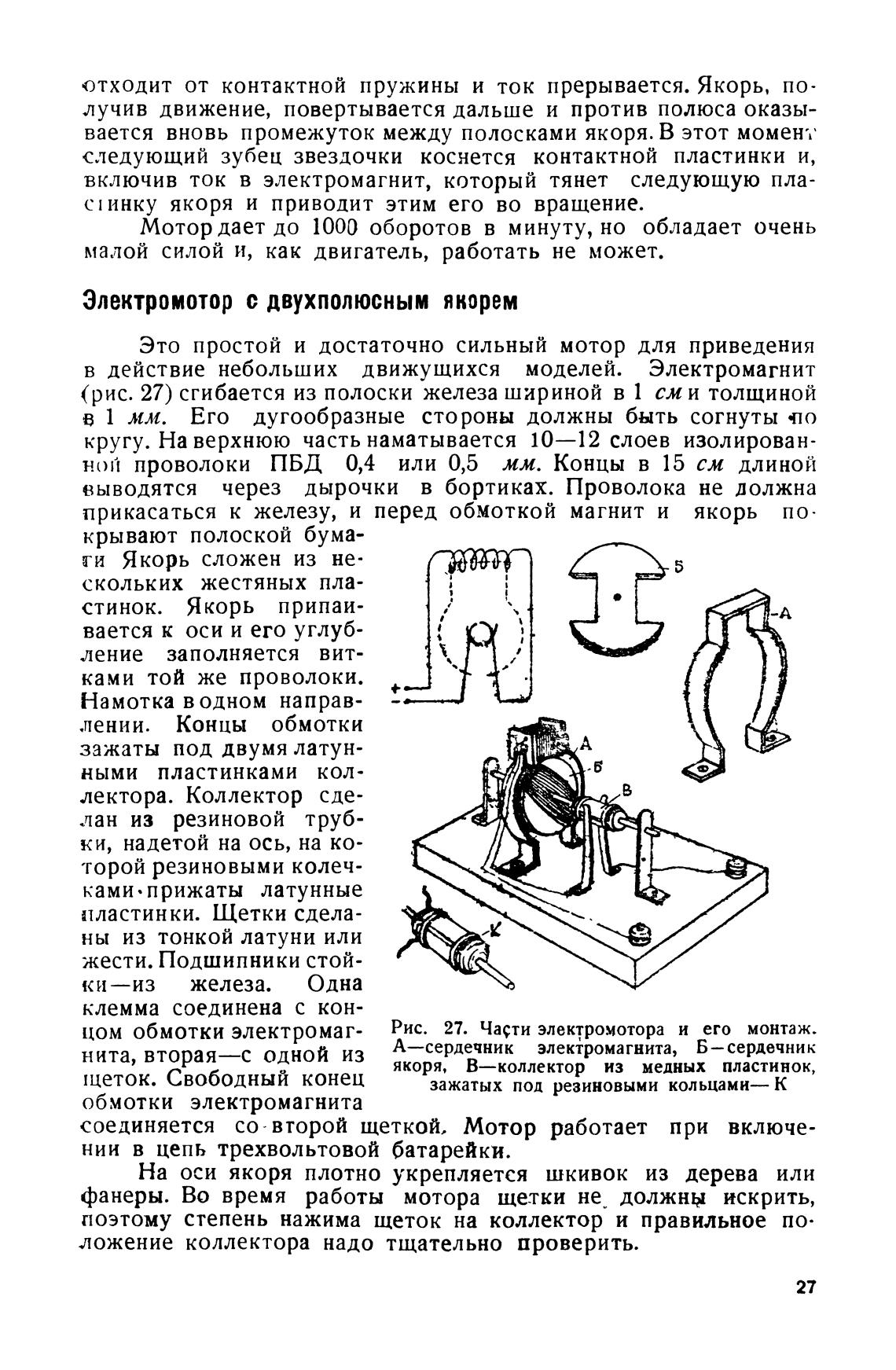

Рис. 27. Чаети электромотора и его монтаж.

А—сердечник электромагнита, Б— сердечник

якоря, В—коллектор из медных пластинок,

зажатых под резиновыми кольцами— К

соединяется со второй щеткой, Мотор работает при включе-

нии в цепь трехвольтовой батарейки.

На оси якоря плотно укрепляется шкивок из дерева или

фанеры. Во время работы мотора щетки нее должны искрить,

поэтому степень нажима щеток на коллектор и правильное по•

ложение коллектора надо тщательно проверить.

27
