Электромотор с четырехполюсным якорем

На выставке моделей ДТС—всегда бывает необходим силь-

ный мотор для приведения в действие крупных моделей. Каби-

нет техники У КК должен иметь электромотор с четырехполюс-

ным якорем достаточной силы.

Электромагнит сгибается из полоски железа в 1 мм толщи-

ной (рис. 28) Прямоугольная часть изолируется бумагой и по-

крывается десятью слоями обмотки изолированной проволоки

0,5 мм. Электромагнит прочно укрепляется в углублении доски

основания. Якорь собран из двух крестообразных частей, кончи-

ки которых отогнуты в стороны. В центре якоря проходит,

припаянная к пластинкам, ось. На каждый из четырех

наматывается двенадцать слоев изолированной проволоки 0,4 мм.

Под обмотку проложена бумага. Все полосы навиваются в од-

ну •сторону. Конец обмотки первого полюса скручивается с на-

н

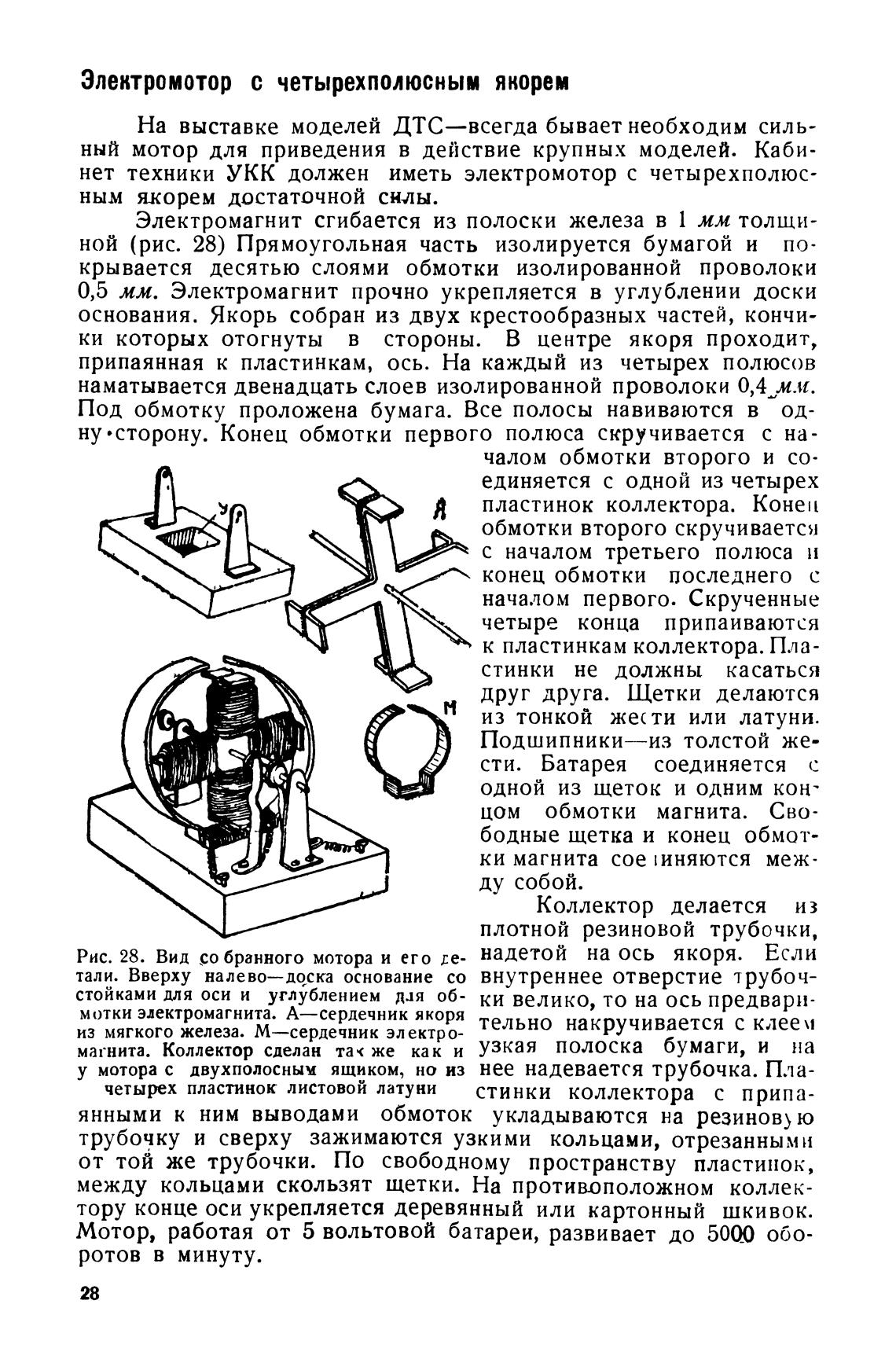

Рис. 28. Вид со бранного мотора и его де

тали. Вверху налево—ддска основание со

стойками для оси и углублением для об-

мотки электромагнита. А—сердечник якоря

из мягкого железа. М—сердечник электро-

магнита. Коллектор сделан так же как и

у мотора с двухполосным ящиком, но из

четыКЕх пластинок листовой латуни

янными к ним выводами обмоток укладываются на резинову ю

трубочку и сверху зажимаются узкими кольцами, отрезанными

от той же трубочки. по свободному пространству пластинок,

между кольцами скользят щетки. На противоположном коллек-

тору конце оси укрепляется деревянный или картонный шкивок.

Мотор, работая от 5 вольтовой батареи, развивает до 50H обо-

ротов в минуту.

28

чалом обмотки второго и со-

единяется с одной из четырех

пластинок коллектора. Конен

обмотки второго скручивается

с началом третьего полюса и

конец обмотки последнего с

началом первого. Скрученные

четыре конца припаиваются

к пластинкам коллектора. Пла-

стинки не должны касаться

друг друга. Щетки делаются

из тонкой же(ти или латуни.

Подшипники—из толстой же-

сти. Батарея соединяется с

одной из щеток и одним кон-

цом обмотки магнита. Сво-

бодные щетка и конец обмот-

ки магнита сое мняются меж-

ду собой.

Коллектор делается из

плотной резиновой трубочки,

- надетой на ось якоря. Если

внутреннее отверстие трубоч-

ки велико, то на ось предвари-

тельно накручивается с клее

узкая полоска бумаги, и на

нее надевается трубочка. Пла-

стинки коллектора с припа-
