вается острыми краями в тонкую доску (фанеру). В центре внутрен-
него пространства доска пробивается проволочным гвоздем толщи-
ной в З мм. Один конец гвоздя высовывается из доски внутри обрез-
ка патрона на 5 мм. Этот конец надо расплющить и подпилком
сделать на нем парубки или использовать шляпку гвоздя. В печи
или на примусе расплавьте положенные в коробку для сапожного
крема кусочки свинца или баббита (можно и олово). Расплавив,
налейте внутрь цилиндрика слой свинца высотой в 8 мм. Через
несколько минут металл застынет и его можно будет достать из ни-
линдрика вместе с заплавленным гвоздем. Перед отливкой не мешает
формочку смазать маслом — то) да отлитый поршень вынимается
совсем легко. Точно так же отлейте поршень для второго цилиндра-
На боковой цилин-
дрической поверхности
поршня подпилком сде-
лайте углубление—жоло-
бок и в него намотайте
несколько оборотов тон-
кой шерстяной нитки.
Она будет препятство-
вать пропусканию пара
из верхней половины ци-
.линдра в нижнюю.
Нижний конец гвоз
дя штока расплющите
лопаточкой, и на расстоя-
нии З мм от конца про-
сверлите дырочку в мм.
Общая длина поршня и
штока — 40 мм.

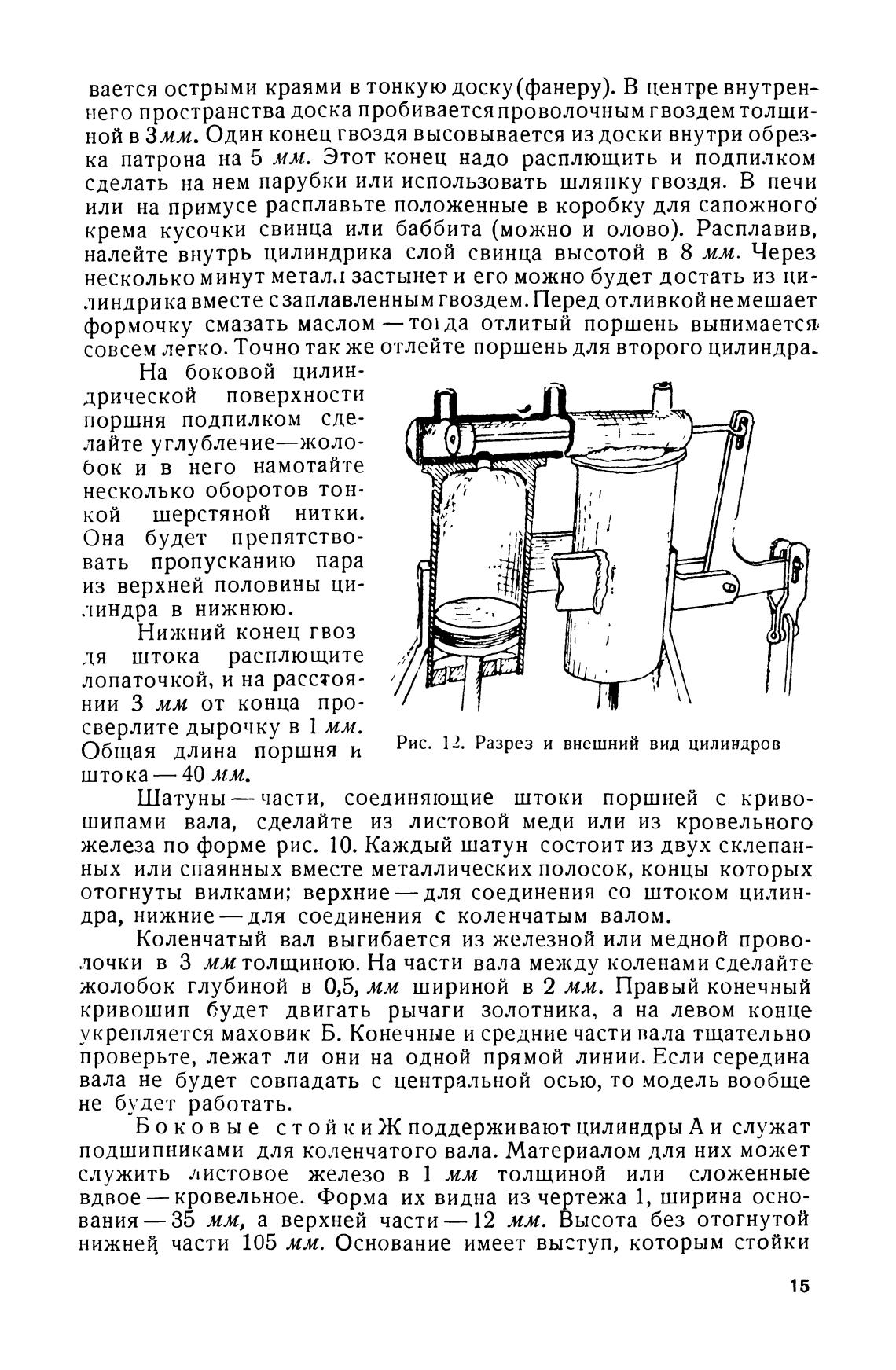

Рис. 12. Разрез и внешний вид цилиндров
Шатуны— части, соединяющие штоки поршней с криво-
шипами вала, сделайте из листовой меди или из кровельного
железа по форме рис. 10. Каждый шатун состоит из двух склепан-
ных или спаянных вместе металлических полосок, концы которых
отогнуты вилками; верхние— для соединения со штоком цилин-
дра, нижние— для соединения с коленчатым валом.
Коленчатый вал выгибается из железной или медной прово-
лочки в З мм толщиною. На части вала между коленами сделайте
жолобок глубиной в 0,5, мм шириной в 2 мм. Правый конечный
кривошип будет двигать рычаги золотника, а на левом конце
укрепляется маховик Б. Конечные и средние части вала тщательно
проверьте, лежат ли они на одной прямой линии. Если середина
вала не будет совпадать с центральной осью, то модель вообще
не будет работать.
Боковые стой к и Ж поддерживают цилиндры Аи служат
подшипниками для коленчатого вала. Материалом для них может
служить листовое железо в 1 мм толщиной или сложенные
вдвое — кровельное. Форма их видна из чертежа 1, ширина осно-
вания—З5 мм, а верхней части —12 мм. Высота без отогнутой
нижней части 105 мм. Основание имеет выступ, которым стойки
15
