Модели и машины делаются по чертежам. Чертежи—по

эскизам.

Эскиз— это упрощенный технический рисунок тех машин и

частей, которые должны быть вычерчены и изготовлены.

Юнтех для своей работы может ограничиться одними

эскизами.

Инструменты и материалы

Эскизы почти всегда делаются карандашом. Лучше всего

мягкие карандаши 2 В и З В Мосхимтреста, дающие без нажи-

ма четкие линии. Зачинивать карандаши следует так же, как и

для черчения.

Бу мага для эскизов продается под названием „миллиметро-

вой” и предствавляет собою сетку из линий с клетками в мм.

На такой бумаге хорошо подбирать масштаб и ставить размеры.

Стоит она не дорого.

Эскиз весь делается от руки Только окружности можно

проводить циркулем, но лучше не пользоваться ничем, кроме

карандаша и бумаги.

Для снимания размеров при эскизной работе по гребуется

метр, кронциркуль и нутромер.

Проекция

Приступая к сниманию эскиза с какого-нибудь предмета,

мы должны установить в скольких видах ( проекциях) необ-

ходимо нарисовать его, чтобы потом по этому рисунку-эскизу

можно составить полное пред-

ставление о предмете. В боль

шинстве случаев приходится

иметь три рисунка предмета:

вид спереди, вид справа или

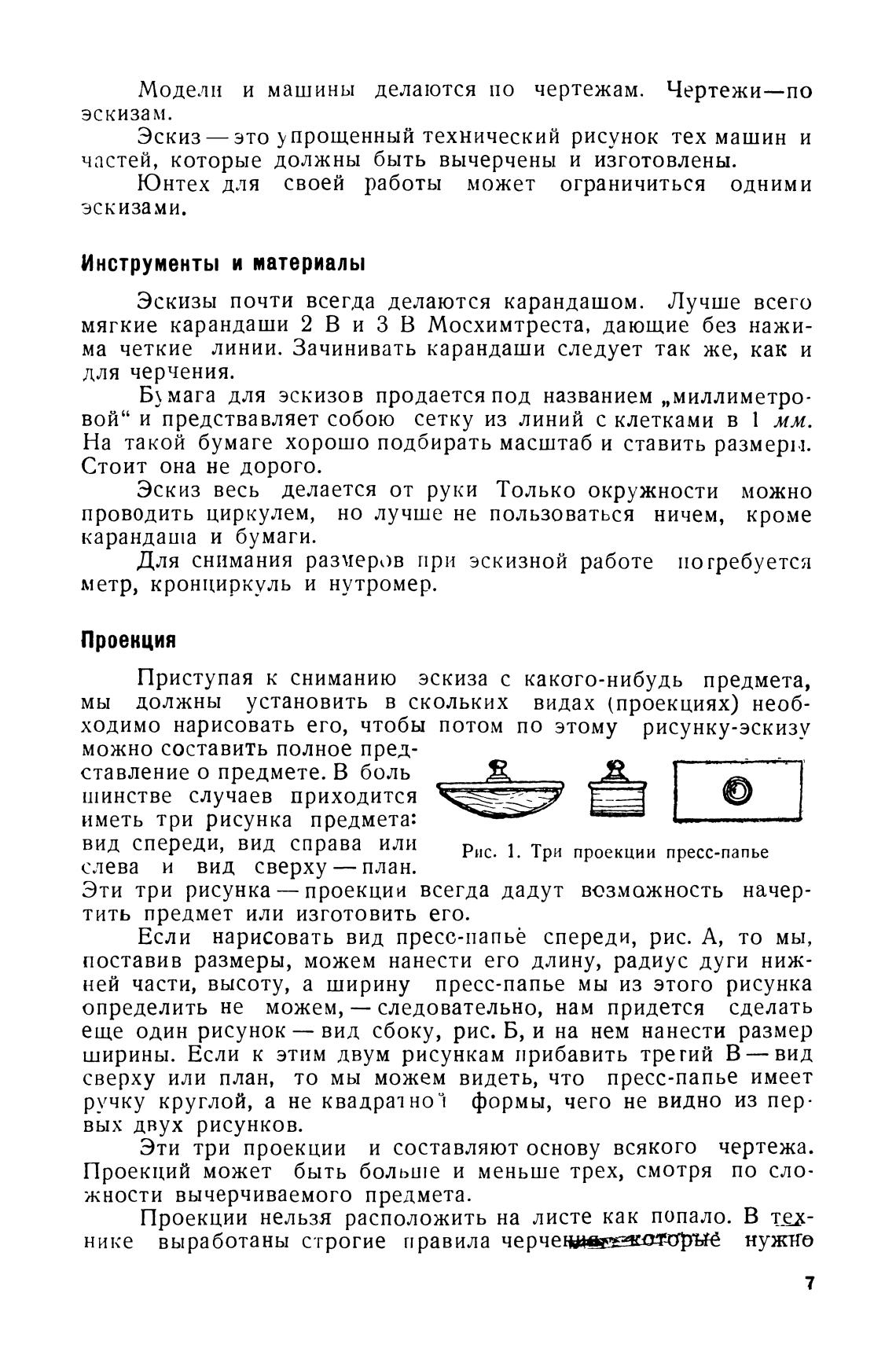

Рис. 1. Три проекции пресс-папье

слева и вид сверху — план.

Эти три рисунка — проекции всегда дадут возможность начер-

тить предмет или изготовить его.

Если нарисовать вид пресс-папьё спереди, рис. А, то мы,

поставив размеры, можем нанести его длину, радиус дуги ниж-

ней части, высоту, а ширину пресс-папье мы из этого рисунка

определить не можем, — следовательно, нам придется сделать

еще один рисунок — вид сбоку, рис. Б, и на нем нанести размер

ширины. Если к этим двум рисункам прибавить трегий В— вид

сверху или план, то мы можем видеть, что пресс-папье имеет

ручку круглой, а не квадрал но 1 формы, чего не видно из пер.

вых двух рисунков.

Эти три проекции и составляют основу всякого чертежа.

Проекций может быть больше и меньше трех, смотря по сло-

жности вычерчиваемого предмета.

Проекции нельзя расположить на листе как попало. В тех-

нике выработаны строгие п равила нужно

7
