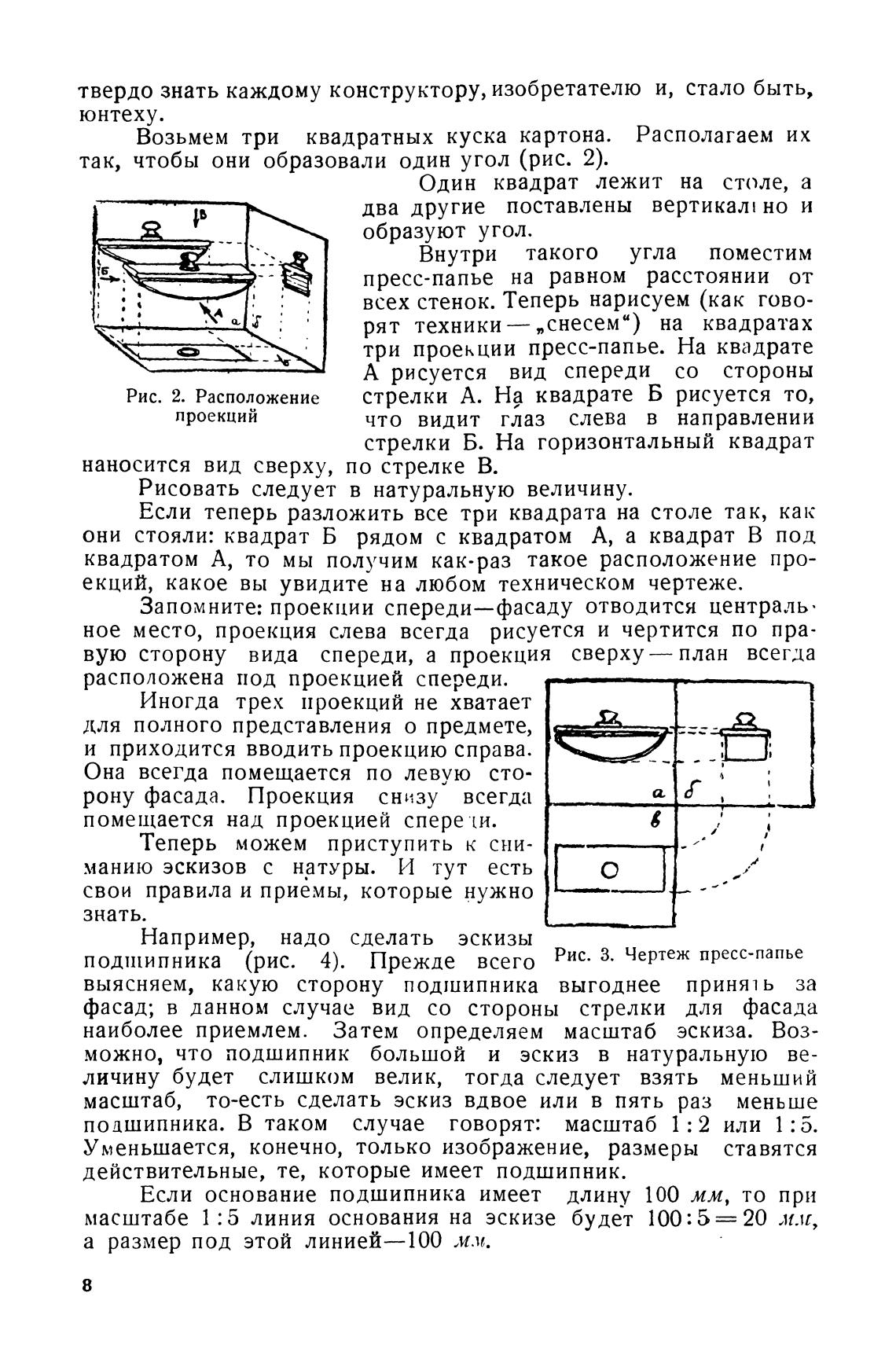

твердо знать каждому конструктору, изобретателю и, стало быть,

юнтеху.

Возьмем три квадратных куска картона. Располагаем их

так, чтобы они образовали один угол (рис. 2).

Рис. 2. Расположение

проекций

Один квадрат лежит на столе, а

два другие поставлены вертикал1 но и

образуют угол.

Внутри такого угла поместим

пресс-папье на равном расстоянии от

всех стенок. Теперь нарисуем (как гово-

рят техники— „снесем") на квадратах

три проекции пресс-папье. На квадрате

А рисуется вид спереди со стороны

стрелки А. Нз квадрате Б рисуется то,

что видит глаз слева в направлении

стрелки Б. На горизонтальный квадрат

наносится вид сверху, по стрелке В.

Рисовать следует в натуральную величину.

Если теперь разложить все три квадрата на столе так, как

они стояли: квадрат Б рядом с квадратом А, а квадрат В под

квадратом А, то мы получим как-раз такое расположение про-

екций, какое вы увидите на любом техническом чертеже.

Запомните: проекции спереди—фасаду отводится централь,

ное место, проекция слева всегда рисуется и чертится по пра-

вую сторону вида спереди, а проекция сверху — план всегда

расположена под проекцией спереди.

Иногда трех проекций не хватает

для полного представления о предмете,

и приходится вводить проекцию справа.

Она всегда помещается по левую сто-

рону фасада. Проекция снизу всегда

поммцается над проекцией спере ли.

Теперь можем приступить к сни-

манию эскизов с нетуры. И тут есть

свои правила и приемы, которые нужно

знать.

Например, надо сделать эскизы

подтпипника (рис. 4). Прежде всего

выясняем, какую сторону подшипника

Рис. З. Чертеж пресс-папье

выгоднее приня1ь за

фасад; в данном случае вид со стороны стрелки для фасада

наиболее приемлем. Затем определяем масштаб эскиза. Воз-

можно, что подшипник большой и эскиз в натуральную ве-

личину будет слишком велик, тогда следует взять меньший

масштаб, то-есть сделать эскиз вдвое или в пять раз меньше

подшипника. В таком случае говорят: масштаб 1 : 2 или 1 : 5.

Уменьшается, конечно, только изображение, размеры ставятся

действительные, те, которые имеет подшипник.

Если основание подшипника имеет длину 100 мм, то при

масштабе 1 : 5 линия основания на эскизе будет м.“,

а размер под этой линией—1ОО м.У.

8
