Труба должна быть правильной, а обмотка якора плотно

входит в трубу, не имея ни просветов, ни выступов. Неровно-

сти устранить, прокатывая якорь между двумя небольшими

досками, слегка нажимая на выпуклости.

При этом не сбейте секций и не сомните кольцо.

Теперь надо насадить якорь на ось. Диаметр внутреннего

огверстия якоря получится 13—14 мм. Ясно, что ось такой

толщины делать нельзя, поэтому внутреннее поостранство якоря

надо заполнить, всгавив в него деревянный цилиндрик, плотно

обжимающийся проволокой секции. Края цилиндрика закру -

глите подпилком, чтобы они не повредили изоляции обмотки.

В центре цилиндрика сделайте отверстие для оси. Его можно

сделать выжиганием. Раскалите на примусе или в печи вязальную

иглу средней толщины и, поставив раскаленный конец в зара-

нее намеченный центр одного основания цилиндра, слегка нажи-

майте на иглу. В один прием отверстие прожечь не удастся,

но, повторяя прожигание, обязательно добейтесь того, чтобы

игла вышла точно в центре другого основания цилиндрика.

Если отверстие для оси сделать не точно, то динамо

вообще не будет работать. Якорь одним боком будет задевать

полюсы электромагнитов, и изоляция секций немедленно будет

испорчена.

Для оси лучше использовать толстую (2 мм) вязальну:о

спицу, отпилив от нее кусок в 100 мм длиной. Эта ось должна

туго входить в центральное отверстие якоря С одной стороны

якоря ось выставляется на 18 мм, а с другой—на 50 мм.

Вставив ось, обязательно проверьте правильность ее поло-

жения в якоре. Это не трудно сделать. В противоположных

стенках какой-нибудь картонной коробочки (для кофе), отступив

4

16 мм от верхних кромок, проткните

отверстия и вставьте концы оси в эти

отверстия так, чтобы был

внутри коробки.

Внешняя поверхность обмотки

якоря будет на одном уровне с верх-

ними краями коробки.. Положив на

кромки коробки линейку или уголь-

ник над якорем, проверьте, насколько

верно поставили ось. Поворачивая

якорь за один конец оси, смотрите

на просвет между краем угольника и

внешней поверхностью обмотки яко-

ря. Просвет должен быть в виде

ровной, не клинообразной линии и

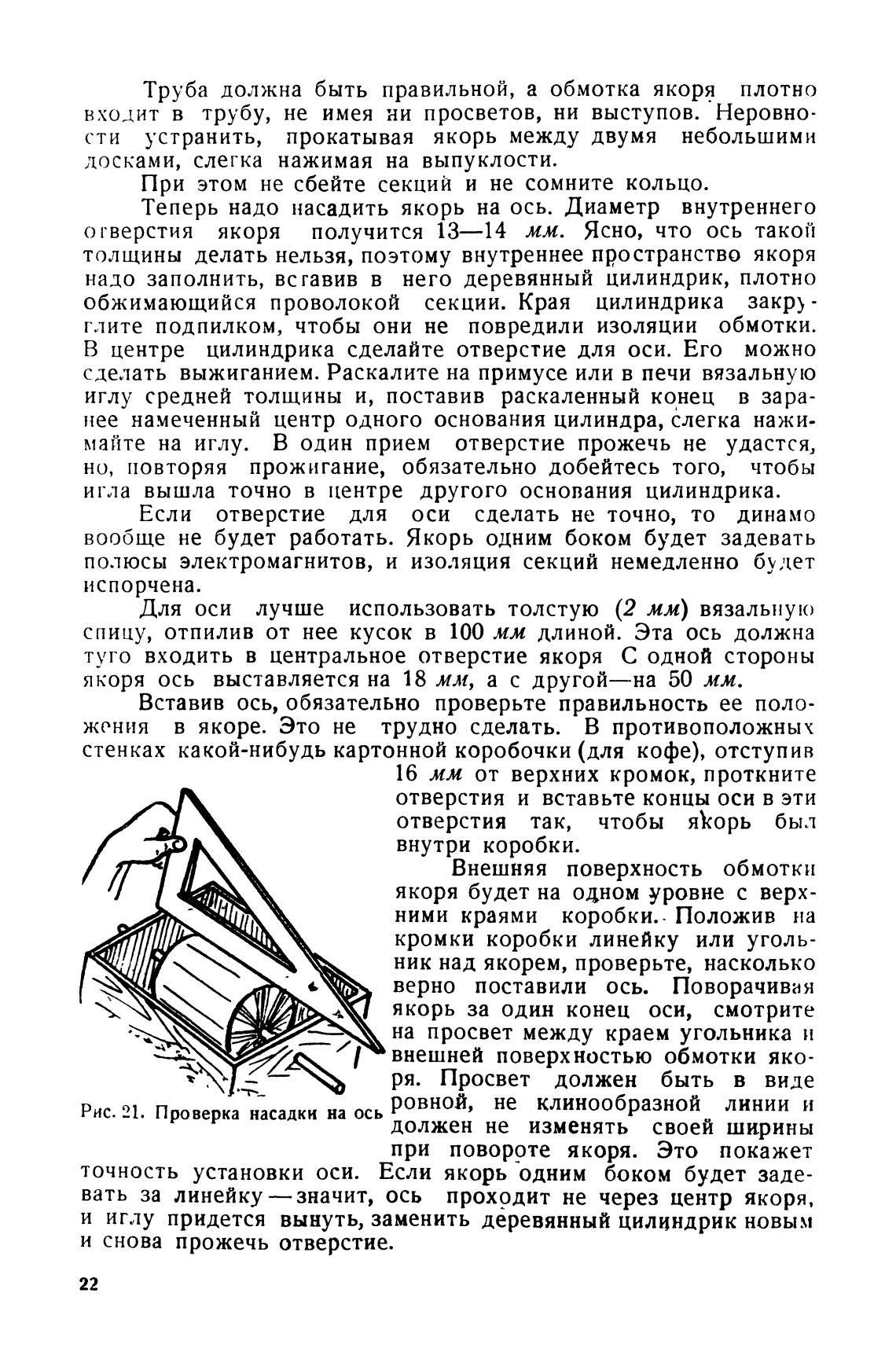

Рис. 21. Проверка насадки на ось

должен не изменять своей ширины

при повороте якоря. Это покажет

точность установки оси. Если якорь одним боком будет заде-

вать за линейку — значит, ось прохрдит не через центр якоря,

и иглу придется вынуть, заменить деревянный цилиндрик новым

и снова прожечь отверстие.

22
