От точности установки якоря будет зависеть хорошая ра-

бота динамо.

Установив ось, принимайтесь за изготовление коллектора.

Юнтехи, обычно, лелают коллекторы из двух-трех латун-

ных пластинок, но У нас он должен иметь восемь пластинок

по числу секций обмотки якоря.

Лучше всего сделать коллектор из медных проволочек.

Из эбонита выпилите или выдавите нагретым патроном кружок

диаметром в 10 мм. Из толстой (1,5 мм) голой медной прово-

локи отпилите 8 кусочков по 15 мм длиной. С одного конна

эти проволочки заострите подпилком.

Эбонитовый кружок разделите линиями, проведенными

через центр, сначала на 4 части,

а затем, проведя еще две линии

между двумя первыми, — на 8 ча-

стей.

Отступя от края кружка на

1,5 мм, проведите окружность.

Подогрев над пламенем свечи

тупые концы медных проволочек,

вдавите их в эбонитовый кружок

в местах пересечения окружно-

сти с прямыми линиями. Прово-

лочки должны стоять строго

параллельно, на одном расстоя-

нии от центра кружка.

Нагрев короткий конец оси

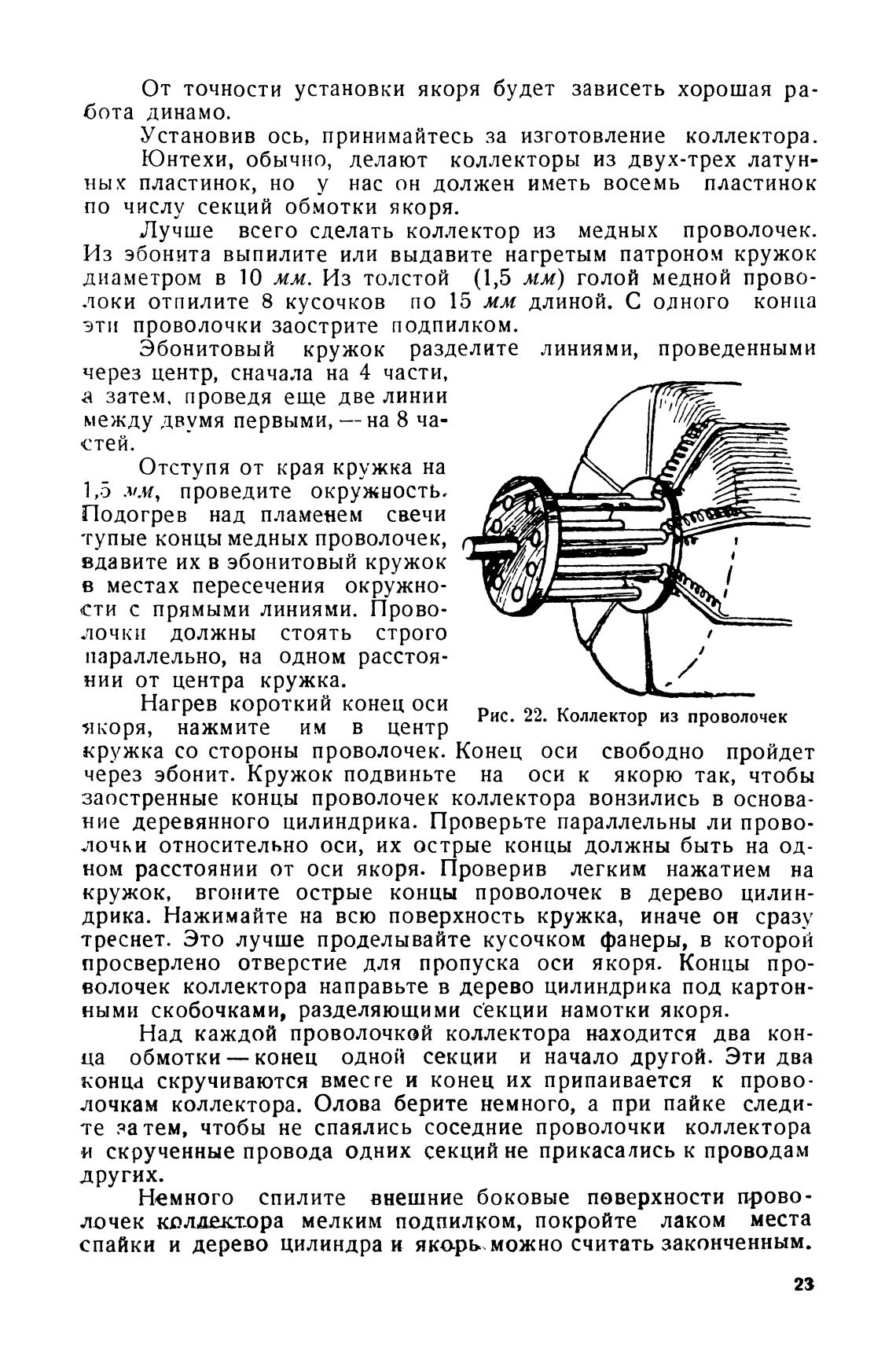

Рис. 22.

якоря, нажмите им в центр

Коллектор из проволочек

кружка со стороны проволочек. Конец оси свободно пройдет

через эбонит. Кружок подвиньте на оси к якорю так, чтобы

заостренные концы проволочек коллектора вонзились в основа-

ние деревянного цилиндрика. Проверьте параллельны ли прово-

лочки относительно оси, их острые концы должны быть на од-

ном расстоянии от оси якоря. Проверив легким нажатием на

кружок, вгоните острые концы проволочек в дерево цилин-

дрика. Нажимайте на всю поверхность кружка, иначе он сразу

треснет. Это лучше проделывайте кусочком фанеры, в которой

просверлено отверстие для пропуска оси якоря. Концы про-

волочек коллектора направьте в дерево цилиндрика под картон-

ными скобочками, разделяющими секции намотки якоря.

Над каждой проволочкой коллектора находится два кон-

ца обмотки — конец одной секции и начало другой. Эти два

конца скручиваются вмесге и конец их припаивается к прово-

лочкам коллектора. Олова берите немного, а при пайке следи-

те за тем, чтобы не спаялись соседние проволочки коллектора

и скрученные провода одних секций не прикасались к проводам

других.

Немного спилите внешние боковые поверхности прово-

лочек колдект-ора мелким подпилком, покройте лаком места

спайки и дерево цилиндра и якорь. можно считать законченным.
