проволоки. Внешний диаметр кольца —28 мм, а внутренний —

20 мм, ширина его 26 мм.

На цилиндрической (круглой) палочке, имеющей диамегр

20 мм, проведите две окружности, оставив между ними 26 мм.

По этим окружностям, как и в первом случае, вбейте гвозди

или булавки и навейте семь слоев полумиллиметровой железной

проволоки, — но вместо жестяных полосок, под нижний слой

проволоки, надо положить отрезки железной проволоки в 8 см

длиною. Закончив намотку проволоки, обогните отрезки вокруг

верхнего слоя кольца и закрутите концы проволоки плоско-

губцами. Лишние концы отпилите подпилком. Вытащив один ряд

булавок, снимите кольцо с палочки и приступайте к ответствен-

ной работе — обмотке якоря.

Лучшей проволокой для якоря будет медная с двойной

шелковой изоляцией, но если нет возможности достать ее, то

можно воспользоваться проволокой с любой тонкой, но не

сбитой изоляцией. Толщина проволоки 0,3 мм.

Обмотка якоря состоит из четного числа секций (4—6—8).

Лучше сделать восемь секций —это не особенно затрудняет ра-

боту, но повышает качество динамо.

Разделите кольцо на восемь равных частей и границы их

отметьте чертой, сделанной подпилком или шилом. Из тонкого

картона (бристольского) вырежьте восемь скобочек размером,

указанным на рис 20. Скобочки

должны точно держаться на коль-

це, не сдвигаясь при легком на-

жатии пальцем. Надвинув скобочки

на кольцо в местах, отмеченных

чертами, начинайте намотку первой

секции, обвернув кольцо между

скобочками одним слоем тонкой

бумаги.

Оставив конец длиной в 50 мм,

аккуратно укладывайте проволоку

оборот к обороту. Закончив пер-

вый слой, также мотайте второй,

пока не положите 5 слоев. Не об-

8

28

12

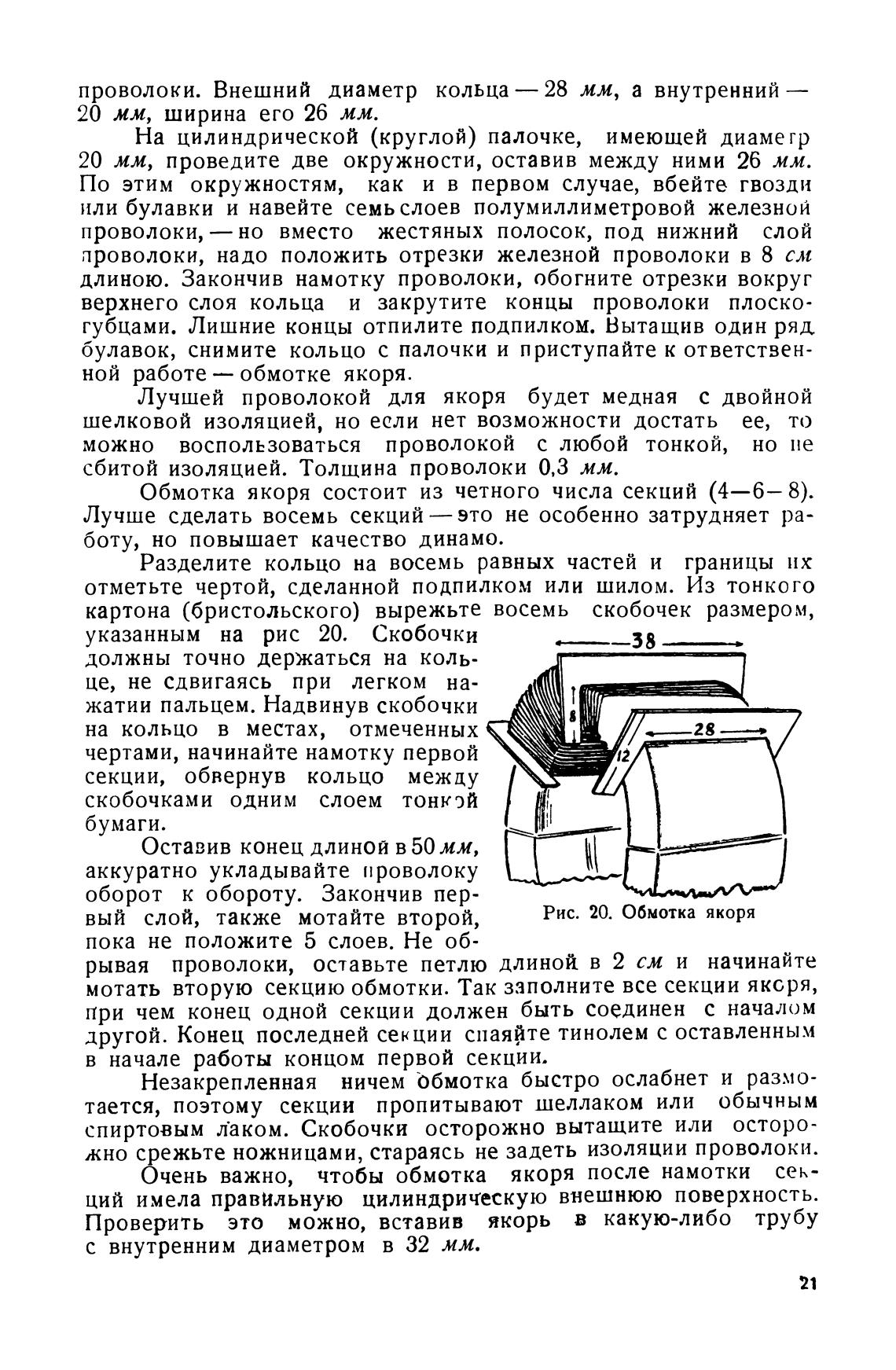

Рис. 20. Обмотка якоря

рывая проволоки, оставьте петлю длиной в 2 см и начинайте

мотать вторую секцию обмотки. Так заполните все секции якоря,

при чем конец одной секции должен быть соединен с началом

другой. Конец последней секции спаяйте тинолем с оставленны.м

в начале работы концом первой секции.

Незакрепленная ничем обмотка быстро ослабнет и размо-

тается, поэтому секции пропитывают шеллаком или обычным

спиртовым Лаком. Скобочки осторожно вытащите или осторо-

жно срежьте ножницами, стараясь не задеть изоляции проволоки.

Очень важно, чтобы обмотка якоря после намотки сек-

ций имела правильную цилиндрическую внешнюю поверхность.

Проверить это можно, вставив якорь в какую-либо трубу

с внутренним диаметром в 32 мм.

21
