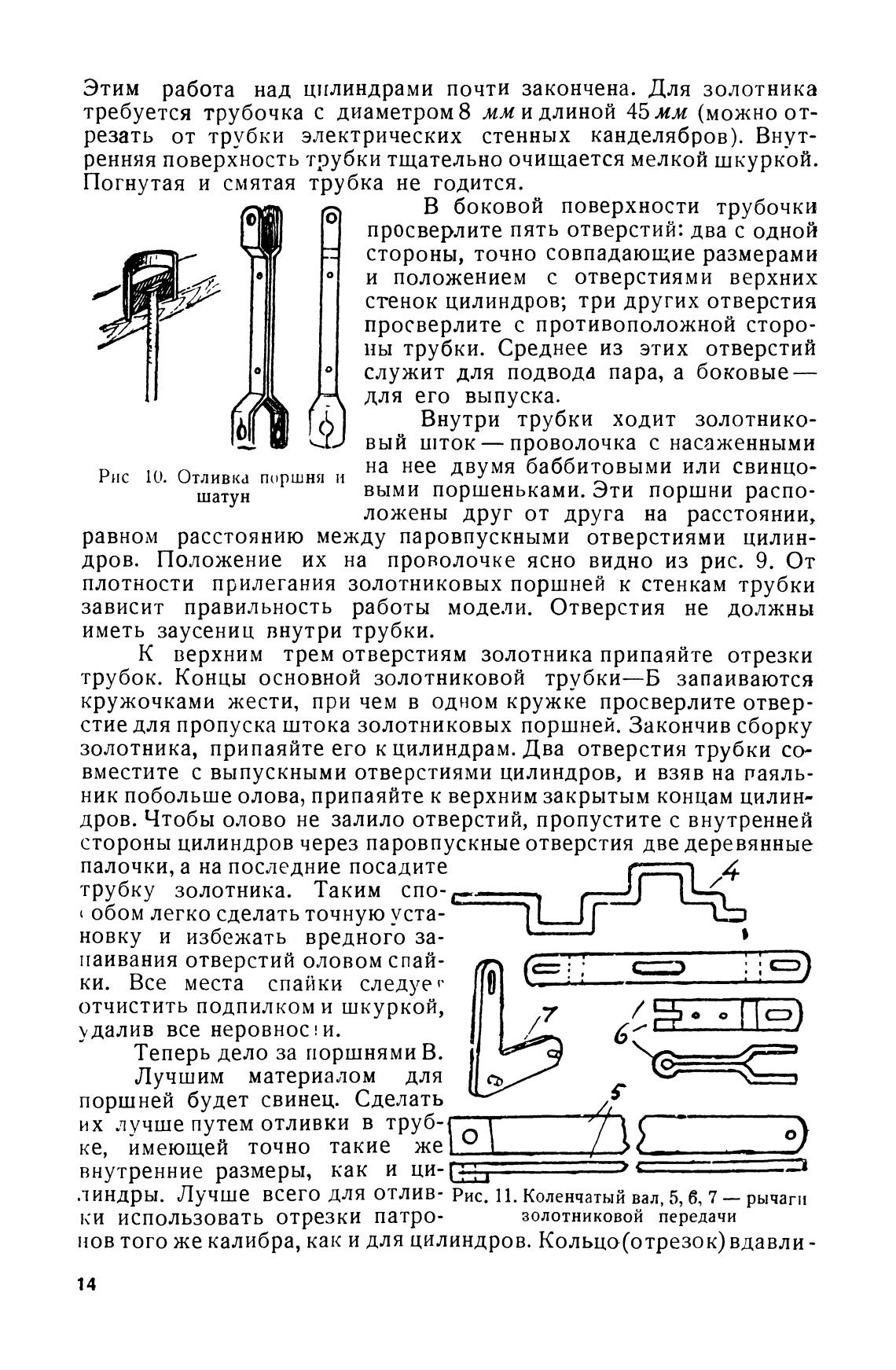

Этим работа над цилиндрами почти закончена. Для золотника

требуется трубочка с диаметром 8 мм и длиной 45 мм (можно от-

резать от трубки электрических стенных канделябров). Внут-

ренняя поверхность трубки тщательно очищается мелкой шкуркой.

Погнутая и смятая трубка не годится.

В боковой поверхности трубочки

о

просверлите пять отверстий: два с одной

стороны, точно совпадающие размерами

и положением с отверстиями верхних

стенок цилиндров; три других отверстия

просверлите с противоположной сторо-

ны трубки. Среднее из этих отверстий

служит для подвода пара, а боковые—

для его выпуска.

Внутри трубки ходит золотнико-

вый шток— проволочка с насаженными

на нее двумя баббитовыми или свинцо-

Рис 10. Отливка поршня и

выми поршеньками. Эти поршни распо-

шатун

ложены друг от друга на расстоянии,

равном расстоянию между паровпускными отверстиями цилин-

дров. Положение их на проволочке ясно видно из рис. 9. От

плотности прилегания золотниковых поршней к стенкам трубки

зависит правильность работы моде.ли. Отверстия не должны

иметь заусениц внутри трубки.

К верхним трем отверстиям золотника припаяйте отрезки

трубок. Концы основной золотниковой трубки—Б запаиваются

кружочками жести, при чем в одном кружке просверлите отвер-

стие для пропуска штока золотниковых поршней. Закончив сборку

золотника, припаяйте его к цилиндрам. Два отверстия трубки со-

вместите с выпускными отверстиями цилиндров, и взяв на паяль-

ник побольше олова, припаяйте к верхним закрытым концам цилин-

дров. Чтобы олово не залило отверстий, пропустите с внутренней

стороны цилиндров через паровпускные отверстия две деревянные

палочки, а на последние посадите

трубку золотника. Таким спо-

обом легко сделать точную уста-

новку и избежать вредного за-

паивания отверстий оловом спай-

ки. Все места спайки следуе

отчистить подпилком и шкуркой,

удалив все неровнос:и.

Теперь дело за поршнями В.

Лучшим материалом для

4

7

поршней будет свинец. Сделать

их лучше путем отливки в труб-

ке, имеющей точно такие же

внутренние размеры, как и

линдры. Лучше всего для отлив- Рис. П. Коленчатый вал, 5, 6, 7 — рычаги

золотниковой передачи

ки использовать отрезки патро-

нов того же калибра, как и для цилиндров. Кольцо(отрезок) вдавли -

14
