шатун и вал с кривошипом. По

всех основных частей: длина

waTvHa и кривошипа, общая

высота модели.

Теперь можно перейти

к дальнейшей разработке.

Рисуем уже не схему, а

разрез насоса, рис 7 (2);

цилиндр имеет толщину,

видно устройство поршня

и передача от кривошипа;

выясняется крепление под-

шинника вала и цилинлра на

деревянной стойке, указы-

ваются клапаны входного

и выходного отверстий. При

этом выясняются и устра-

няю гся все

за грунения,

легко отыскиваются разме-

схеме подбираются размеры для

и диаметр цилиндра, размеры

0“jv•;

2

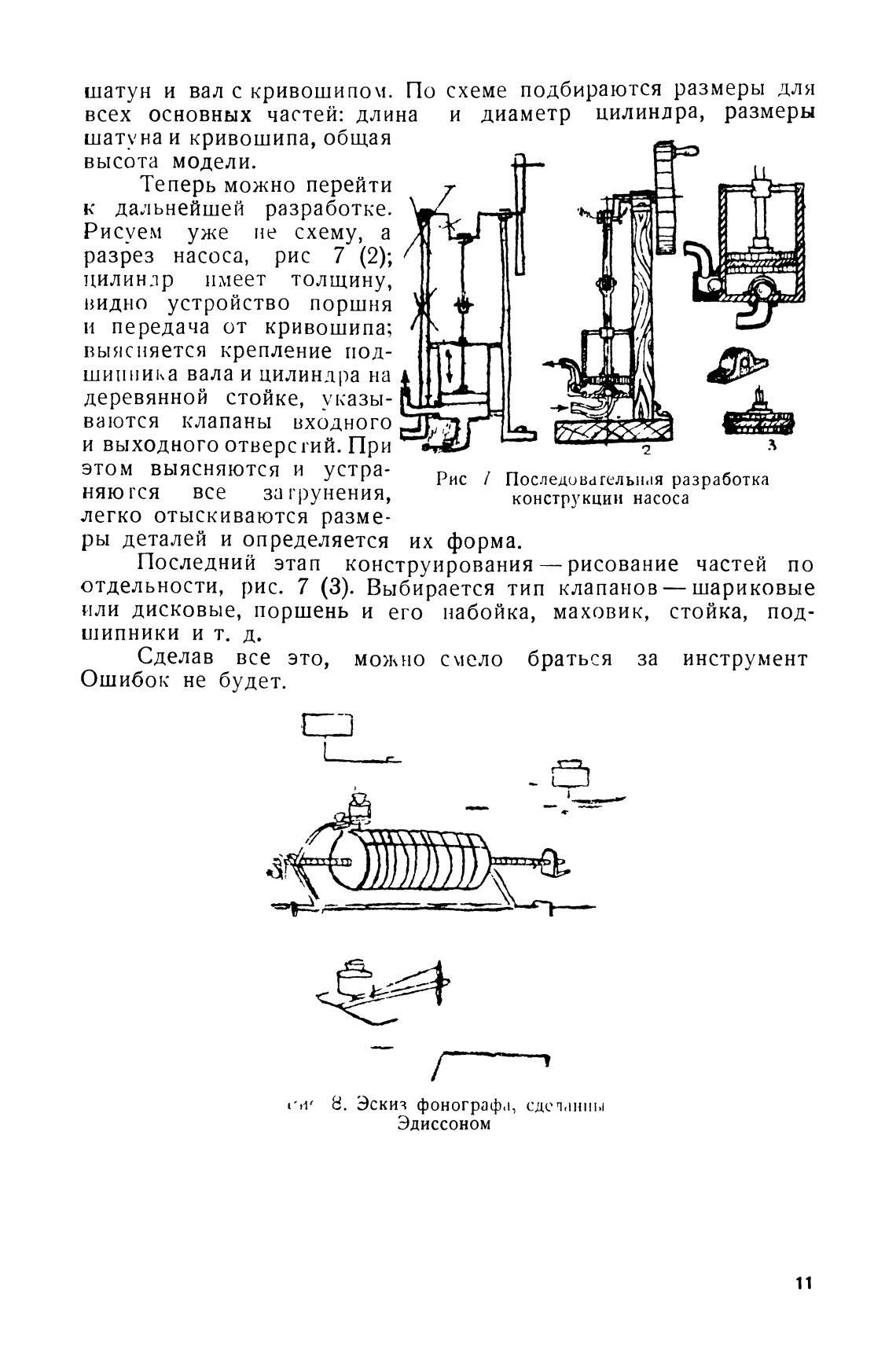

Рис Последовательная разработка

конструкции насоса

ры деталей и определяется их форма.

Последний этап конструирования — рисование частей по

отдельности, рис. 7 (З). Выбирается тип клапанов— шариковые

или дисковые, поршень и его набойка, маховик, стойка, под-

шипники и т. д.

Сделав все это, мож но смело браться за инструмент

Ошибок не будет.

3

8. Эскиз фонографа, сделанны

Эдиссоном

11
