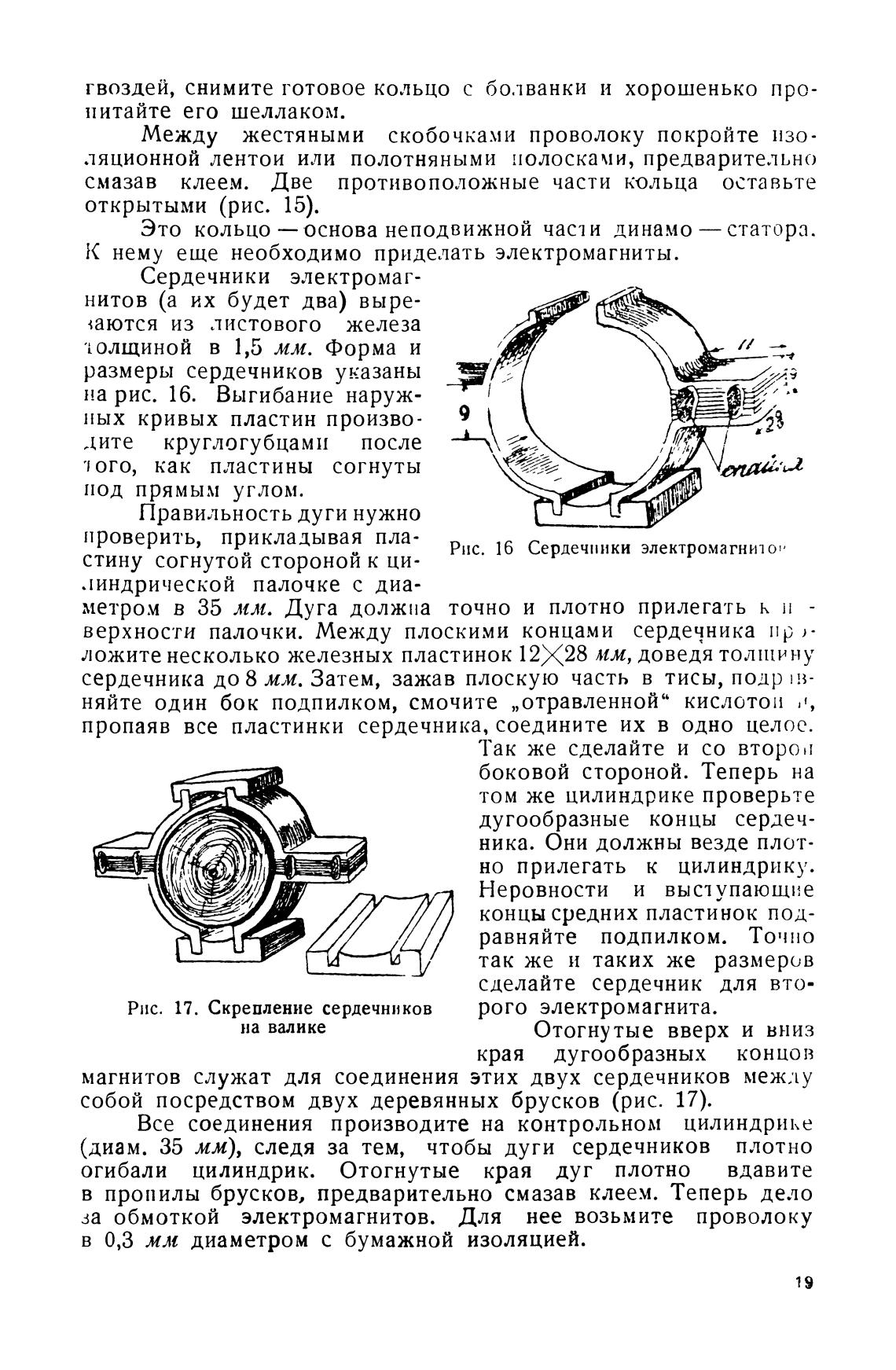

гвоздей, снимите готовое кольцо с болванки и хорошенько про-

питайте его шеллаком.

Между жестяными скобочками проволоку покройте 1130-

ляционной лентои или полотняными полоска ми, предварительно

смазав клеем. Две противоположные части кольца оставьте

открытыми (рис. 15).

Это кольцо — основа неподвижной часа и динамо — статора.

К нему еще необходимо приделать электромагниты.

Сердечники электромаг-

нитов (а их будет два) выре-

каются из листового железа

аолщиной в 1,5 мм. Форма и

размеры сердечников указаны

на рис. 16. Выгибание наруж-

пых кривых пластин произво-

дите круглогубцами после

1 ого, как пластины согнуты

под прямым углом.

Правильность дуги нужно

проверить, прикладывая пла-

стину согнутой стороной к ци-

.шндрической палочке с диа-

9

Рис. 16 Сердечники электромагнило”

метром в 35 мм. Дуга ДОЛЖНа точно и плотно прилегать к

верхности палочки. Между плоскими концами сердечника пр ) •

ложите несколько железных пластинок 12X28 мм, доведя толппяну

сердечника до 8 мм. Затем, зажав плоскую часть в тисы, подр

няйте один бок подпилком, смочите „отравленной“ кислотои 1',

пропаяв все пластинки сердечника, соедините их в одно целое.

Рис. 17. Скрепление сердечников

на валике

Так же сделайте и со второ,:

боковой стороной. Теперь на

том же цилиндрике проверьте

дугообразные концы сердеч-

ника. Они должны везде плот-

но прилегать к цилиндрику.

Неровности и выступающие

концы средних пластинок под-

равняйте подпилком. Точно

так же и таких же размеров

сделайте сердечник для вто-

рого электромагнита.

Отогнутые вверх и вниз

края дугообразных концов

магнитов служат для соединения этих двух сердечников между

собой посредством двух деревянных брусков (рис. 17).

Все соединения производите на контрольном цилиндрике

(диам. 35 мм), следя за тем, чтобы дуги сердечников плотно

огибали цилиндрик. Отогнутые края дуг плотно вдавите

в пропилы брусков, предварительно смазав клее.м. Теперь дело

за обмоткой электромагнитов. Для нее возьмите проволоку

в 0,3 мм диаметром с бумажной изоляцией.

19
