Бо к о вые кры ш к и. Теперь осталось приделать к ди-

намо боковые крышки с укрепленными на них подшипниками

и щетками.

Для крышек используйте верхнюю часть коробочек сапож-

ного крема „Скороход“, они как-раз подойдут для динамо.

В центре крышек проверните отверстия диаметром в 5 мм,

а затем наметьте циркулем по чертежу прорезы в крышках.

Узким острым зубилом высеките по линиям эти прорезы и

сравняйте края мелким подпилком.

Из тонкой жести вырежьте и согните скобочки и припаяй-

те их к внутренней части одной крышки в места, указанные на

рис. 23. Эти скобочки будут поддерживать щетки динамо.

Щетки состоят из деревянного брусочка— в, имеющего

около одного края углубления, плотно входящие в скобочки—а.

К брусочкам маленькими гвоздиками (можно обрезанными бу-

лавками) прибиваются латунные полоски—щетки. Их форма вид-

на из рис. г. Они немного изогнуты для лучшего охвата проволо-

чек коллектора. К поверхности, соприкасающейся с коллектором,

у каждой щетки полезно припаять отрезки в 10 мм жил обык-

новенного провода электрического освещения. Между концом

щетки и деревянным бруском зажмите конец звонковой прово-

локи длиной в 12 см. Эти проволочки пропустите в нижние

отверстия крышки со щетками.

Ко второй крышке, кроме подшипника,ничего не припаиваегся.

Подшипники—д (рис. 23)—простые кружки, вырезанные из

листовой латуни толщиной в 1 мм. В центре проверните пра-

вильное круглое отверстие, в котором ось якоря могла бы сво-

бодно вращаться, однако без всякого болтания.

Установка подшипников потребует не меньшего внимания,

чем обмотка якоря. Кружки подшипников припаяйте к крыш-

кам с внешней стороны, против центральных отверстий, но

прежде чем припаять,—установите их следующим образом:

О

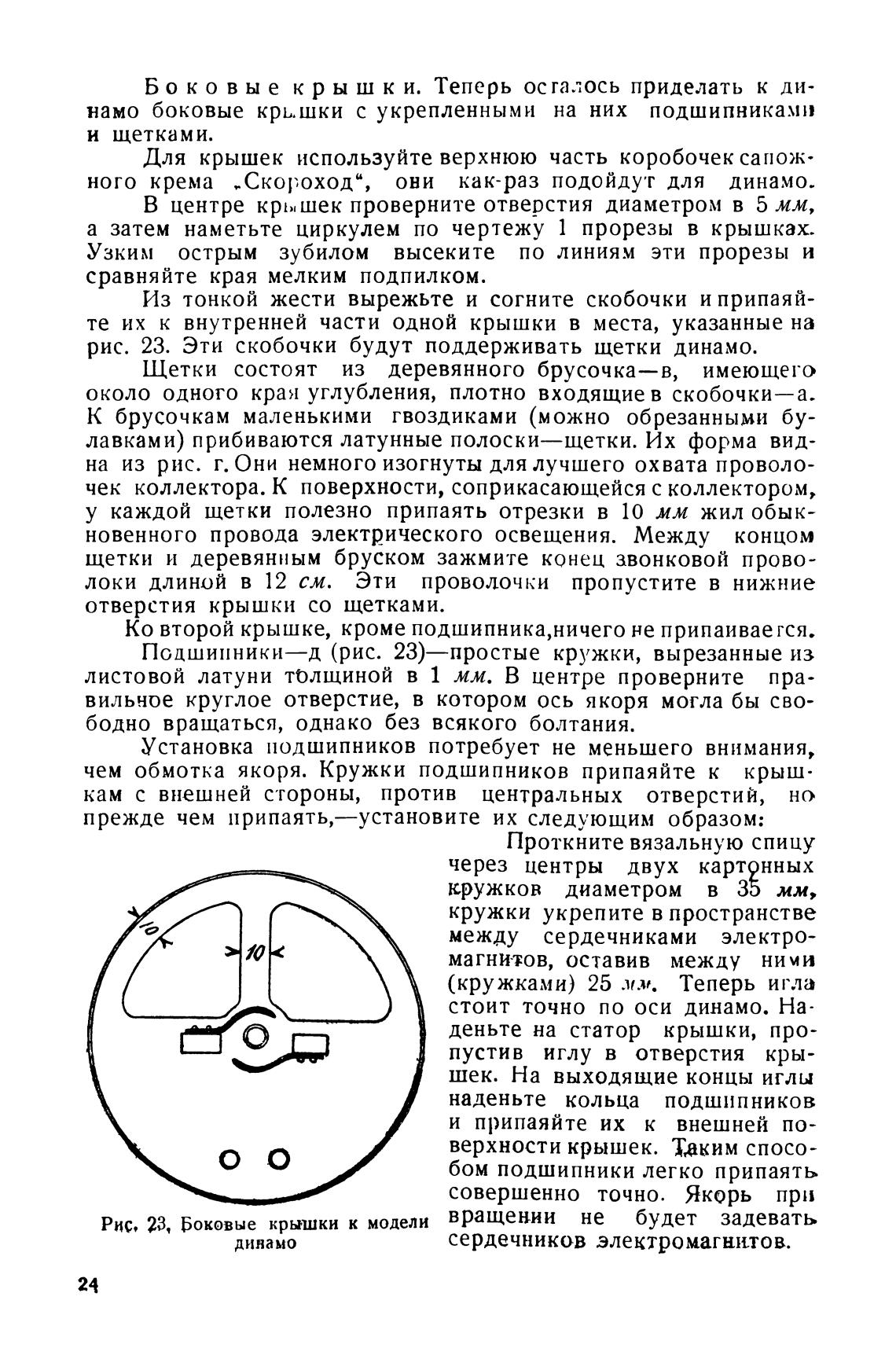

Рис, 23, Боковые крышки к модели

динамо

24

Проткните вязальную спицу

через центры двух картонных

кружков диаметром в 35 мм,

кружки укрепите в пространстве

между сердечниками электро-

магнитов, оставив между ними

(кружками) 25 мм. Теперь игла

стоит точно по оси динамо. На-

деньте на статор крышки, про-

пустив иглу в отверстия кры-

шек. На выходящие концы иглы

наденьте кольца подшипников

и припаяйте их к внешней по-

верхности крышек. Таким спосо-

бом подшипники легко припаять

совершенно точно. Якорь при

вращении не будет задевать

сердечников электромагнњтов.
