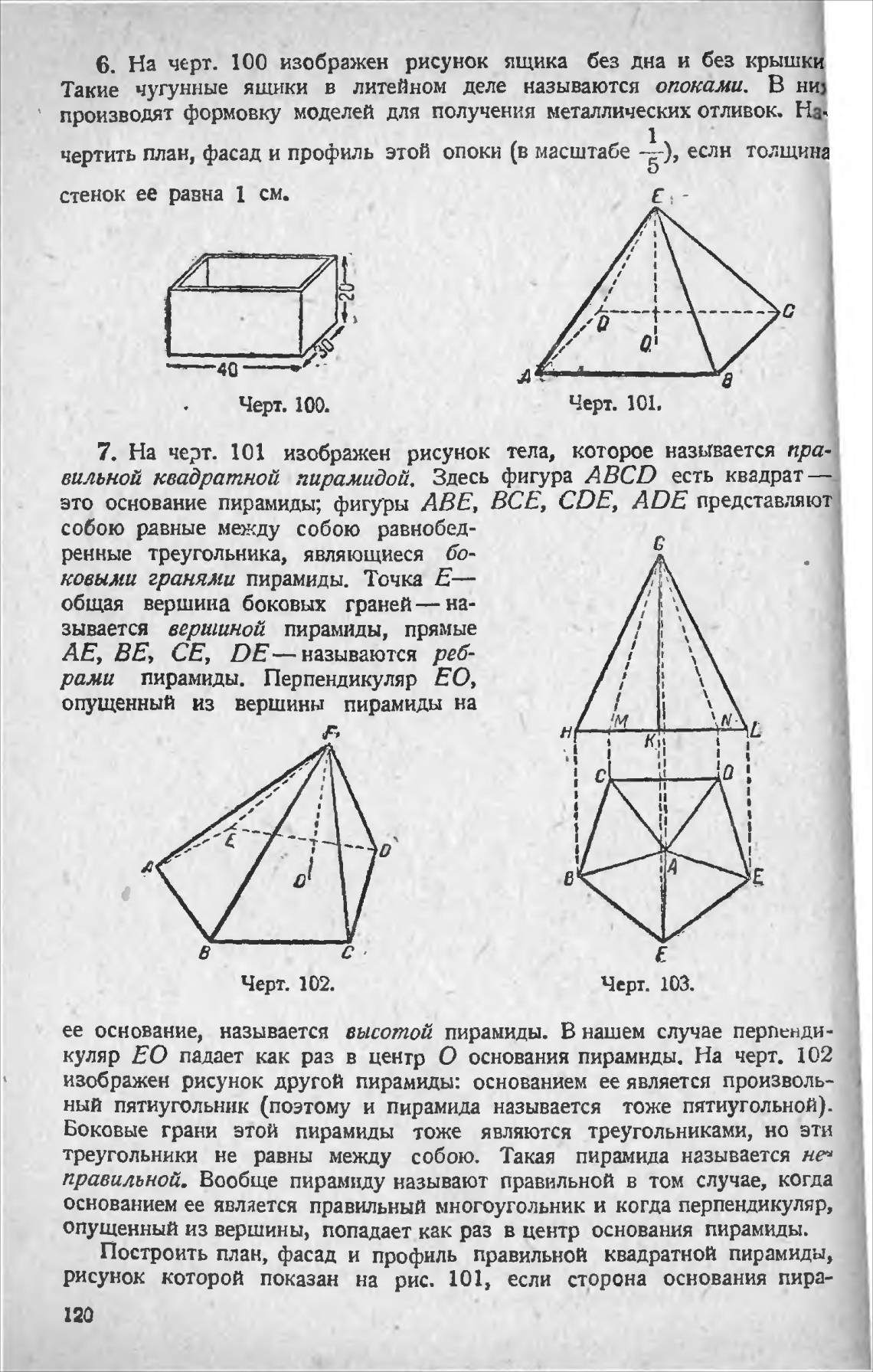

6. На черт. 100 изображен рисунок ящика без дна и без крышк

Такие чугунные ящики в литейном деле называются опоками. В н

производят формовку моделей для получения металлических отливок.

чертить план, фасад и профиль этой опоки (в масштабе —), еслн толщин

стенок ее равна 1 см.

черт. т

Черт. 101.

7. На черт. 101 изображен рисунок тела, которое называется пра

вильной квадратной пирамидой. Здесь фигура ABCD есть квадрат

это основание пирамиды; фигуры АВЕ, ВСЕ, CDE, ADE представляю

собою равные между собою равнобед-

ренные треугольника, являющиеся 60-

ковыЛи граняжи пирамиды. Точка Е—

общая вершина боковых граней — на-

зывается вершиной пирамиды, прямые

АЕ, ВЕ, СЕ, DE— называются реб-

раяи пирамиды. Перпендикуляр ЕО,

опущенный из вершины пирамиды на

с

черт. 102.

Черт. 103.

ее основание, называется высотой пирамиды. В нашем случае перпенди-

куляр ЕО падает как раз в центр О основания пирамнды. На черт. 102

изображен рисунок другой пирамиды: основанием ее является произволь-

ный пятиугольник (поэтому и пирамида называется тоже пятиугольной).

Боковые грани этой пирамиды тоже являются треугольниками, но эти

треугольники не равны между собою. Такая пирамида называется не

правильной. Вообще пирамиду называют правильной в том случае, когда

основанием ее является правильный многоугольник и когда перпендикуляр,

опущенный из вершины, попадает как раз в центр основания пирамиды.

Построить план, фасад и профиль правильной квадратной пирамиды,

рисунок которой показан на рис. lOl, если сторона основания пира-
