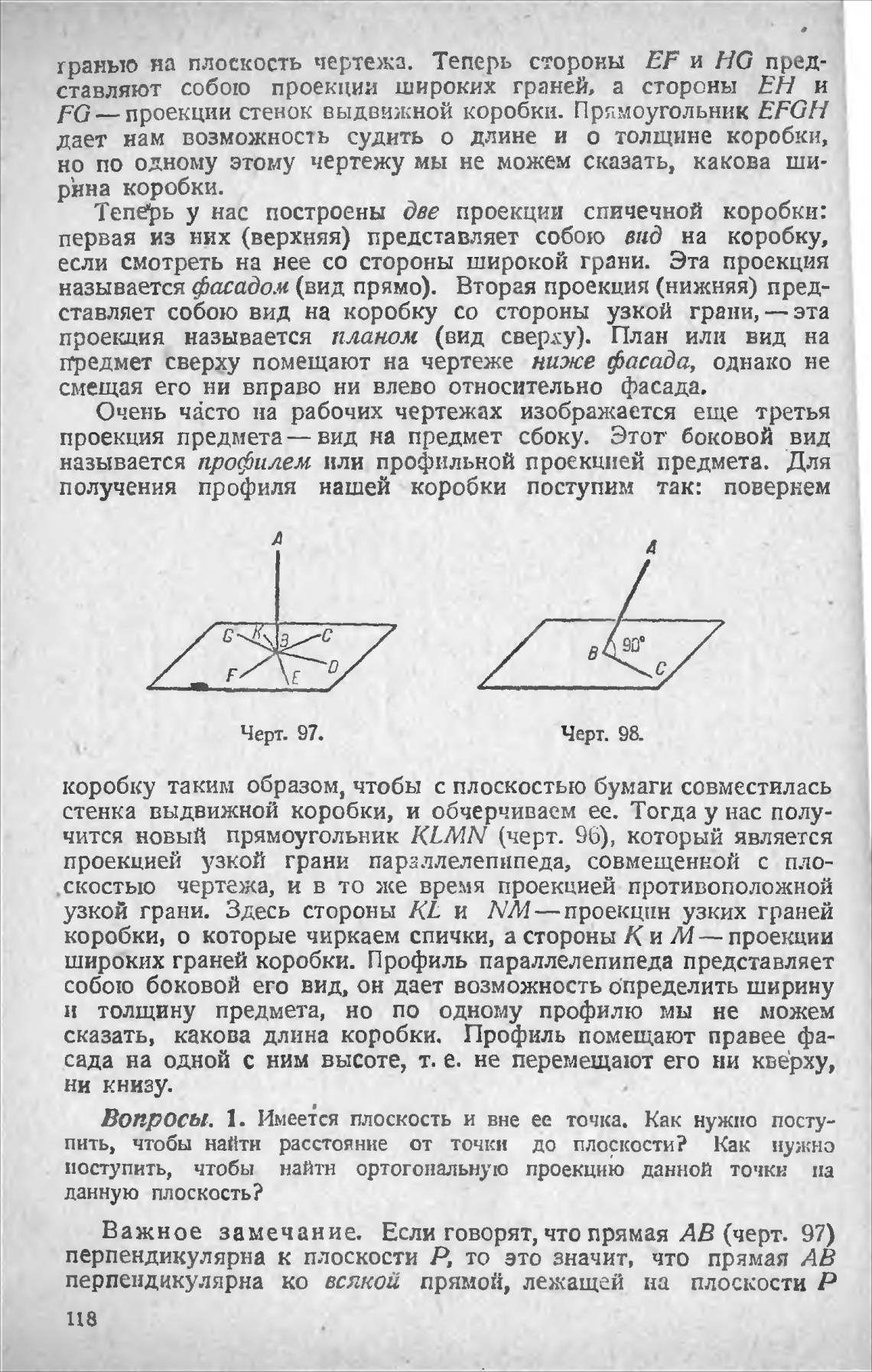

граныо на плоскость чертежа. Теперь стороны EF и НО пред-

ставляют собою проекции широких граней, а стороны ЕН и

FG— проекции стенок выдвижной коробки. Прямоугольник EFGH

дает нам возможность судить о длине и о толщине коробки,

но по одному этому чертежу мы не можем сказать, какова ши-

рина коробки.

Теперь у нас построены две проекции спичечной коробки:

первая из них (верхняя) представляет собою вид на коробку,

если смотреть на нее со стороны широкой грани. Эта проекция

называется фасадом (вид прямо). Вторая проекция (нижняя) пред-

ставляет собою вид на коробку со стороны узкой грани,

— эта

проекция называется планом (вид сверху). План или вид на

предмет Сверху помещают на чертеже ниже фасада, однако не

смещая его ни вправо ни влево относительно фасада.

Очень чДсто на рабочих чертежах изображается еще третья

проекция предмета— вид на предмет сбоку. Этот боковой вид

называется профилем или профильной проекцией предмета. Для

получения профиля нашей коробки поступим так: повернем

черт. 97.

Черт. 98.

коробку таким образом, чтобы с плоскостью бумаги совместилась

стенка выдвижной коробки, и обчерчиваем ее. Тогда у нас полу-

чится новый прямоугольник kLMN (черт. 96), который является

проекцией узкой грани параллелепипеда, совмещенной с пло-

.скостыо чертежа, и в то же время проекцией противоположной

узкой грани. Здесь стороны kL и узких граней

коробки, о которые чиркаем спички, а стороны К и М— проекции

широких граней коробки. Профиль параллелепипеда представляет

собою боковой его вид, он дает возможность определить ширину

н толщину предмета, но по одному профилю мы не можем

сказать, какова длина коробки. Профиль помещают правее фа-

сада на одной с ним высоте, т. е. не перемещают его ни кверху,

ни книзу.

Вопросы. 1. Имеется плоскость и вне ее точка. Как нужно посту-

пить, чтобы найти расстояние от точки до плоскости? Как нужно

поступить, чтобы наИтн ортогональную проекцию данной точки на

данную плоскость?

Важное замечание. Если говорят, что прямая АВ (черт. 97)

перпендикулярна к плоскости Р, то это значит, что прямая АВ

перпендикулярна ко всякой прямой, лежащей на плоскости Р

118
