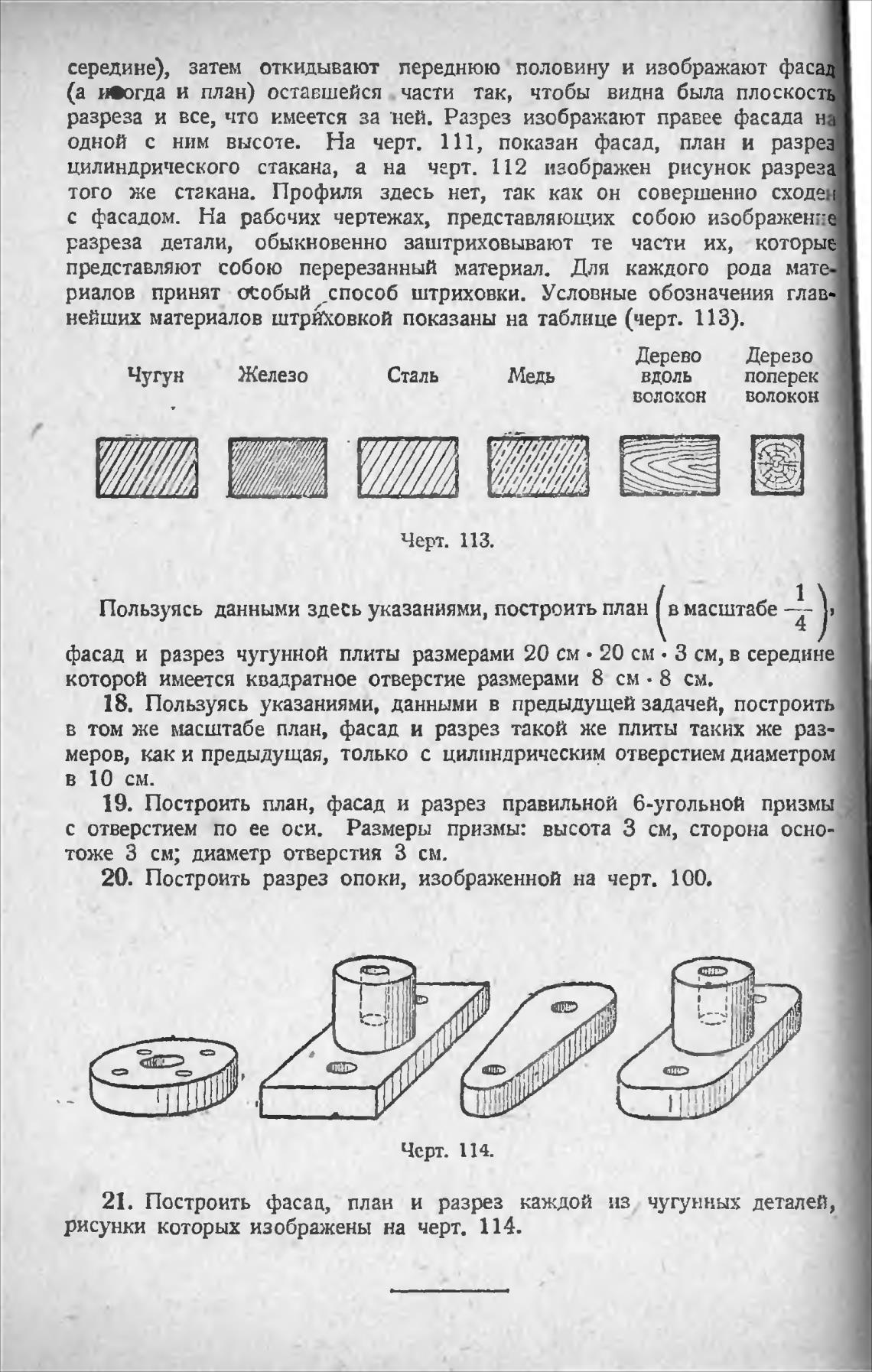

середине), затем откидывают лереднюю ' половину и изображают фасад

(а у—гда и план) оставшейся . части так, чтобы видна была плоскость

разреза и все, что имеется за ней. Разрез изображают правее фасада на

одной с ним высоте. На черт. показан фасад, план и разрез

цилиндрического стакана, а на черт. 112 изображен рисунок разреза

того же стакана. Профиля здесь нет, так как он совершенно сходен:

с фасадом. На рабочих чертежах, представляющих собою

разреза детали, обыкновенно заштриховывают те части их, - которые

представляют собою перерезанный материал. Для каждого рода мате.

риалов принят «•обыИ способ штриховки. Условные обозначения глав-

нейших материалов штрйховкой показаны на таблице (черт. 113).

Чугун Железо

Сталь

Черт. 113.

Дерево

вдоль

волокон

Дерево

поперек

волокон

1

Пользуясь данными здесь указаниями, построить план в масштабе —

4

фасад и разрез чугунной плиты размерами 20 см • 20 см • З см, в середине

которой имеется квадратное отверстие размерами 8 см • 8 см.

18. Пользуясь указаниями, данными в предыдущей задачей, построить

в том же масштабе план, фасад и разрез такой же плиты таких же раз-

меров, как и предыдущая, только с цилиндрическим отверстием диаметром

в 10 см.

19. Построить план, фасад и разрез правильной 6-угольнои призмы

с отверстием по ее оси. Размеры призмы: высота З см, сторона осно-

тоже З см; диаметр отверстия З см.

20. Построить разрез опоки, изображенной на черт. 100.

Черт.

21. Построить фасад, план и разрез каждой

рисунки которых изображены на черт. 114.

из

чугунных деталей,
