миды равна 4 высота пирамиды 5 см. (Нужно иметь в виду, что

план пирамиды будет представлять собою квадрат с двумя его диагона-

лями, — эти диагонали будут служить проекциями боковых ребер пи-

рамиды).

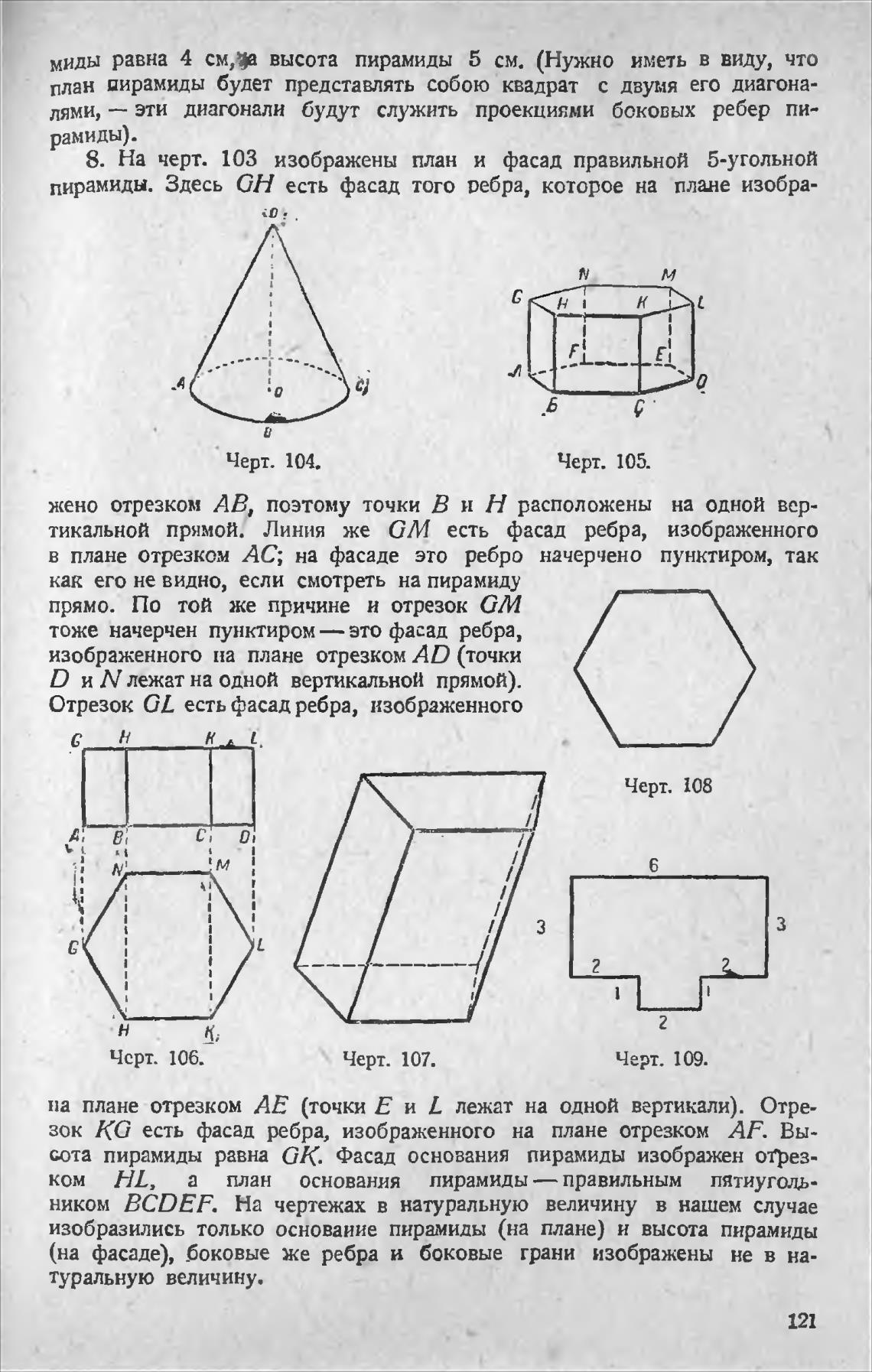

8. На черт. 103 изображены план и фасад правильной 5-угольной

пирамиды. Здесь ОН есть фасад того ребра, которое на плане изобра-

м

41 -

6

Черт. 104.

Черт. 105.

жено отрезком АВ поэтому точки В и Н расположены на одной вер-

тикальной прямой. Линия же ОМ есть фасад ребра, изображенного

в плане отрезком АС; на фасаде это ребро начерчено пунктиром, так

как его не видно, если смотреть на пирамиду

прямо. По той же причине и отрезок ОМ

тоже начерчен пунктиром — это фасад ребра,

изображенного на плане отрезком AD (точки

D и N лежат на одной вертикальной прямой).

Отрезок 0L есть фасад ребра, изображенного

черт. 108

е;

Н

черт. 106.

з

черт. 107.

6

2

черт. 109.

на плане отрезком АЕ (точки Е и L лежат на одной вертикали). Отре-

зок КО есть фасад ребра, изображенного на плане отрезком АР. Вы-

сота пирамиды равна ОК. Фасад основания пирамиды изображен отрез-

ком HL, а план основания пирамиды — правильным пятиугодь-

ником BCDEF. На чертежах в натуральную величину в нашем случае

изобразились только основание пирамиды (на плане) н высота пирамиды

(на фасаде), боковые же ребра и боковые грани изображены не в на-

туральную величину,

121
