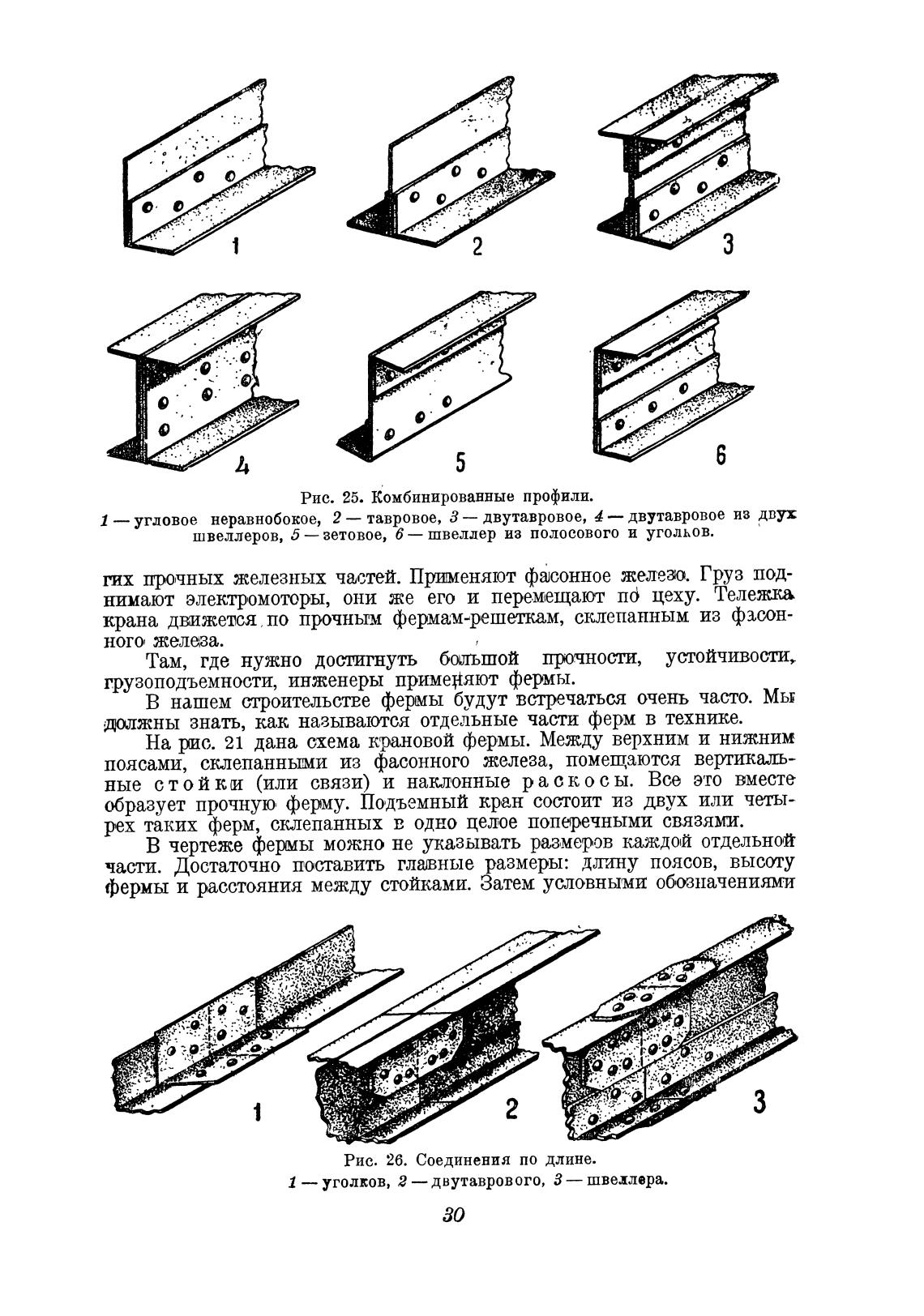

Рис. 25. Комбинированные профили.

1 — угловое неравнобокое, 2 — тавровое, З— двутавровое, 4— двутавровое из двух

швеллеров, 5 — зетовое, 6— швеллер из полосового и уголков.

тих прочных железных частей. Применяют фасонное железо. Груз под-

нимают электромоторы, они же его и перемещают п0 цеху. Тележка

крана движется по прочным фермам-решеткам, склепанным из фасон-

ного железа.

Там, где нужно достигнуть бо.тьшой прочности, устойчивости,

грузоподъемности, инженеры примеНяют фермы.

В нашем строительстве фермы будут встречаться очень часто. Мы

должны знать, как называются отдельные части ферм в технике.

На рис. 21 дана схема крановой фермы. Между верхним и нижним

поясами, склепанными из фасонного железа, помещаются вертикаљ-

ные стойки (или связи) и наклонные раскосы. Все это вместе

образует прочную ферму. Подъемный кран состоит из двух или четы-

рех таких ферм, склепанных в одно целое поперечными связями.

В чертеже фещ,1 можно не указывать размеров каждой отдельной

части. Достаточно поставить главные размеры: длину поясов, высоту

фермы и расстояния между стойками. Затем условными обтзначениями

ф

1

2

Рис. 26. Соединения по длине.

1 — уголков, 2 — двутаврового, З— швеллера.

зо
