З

11-6

5-

10

50

40

150

зоо

6

8

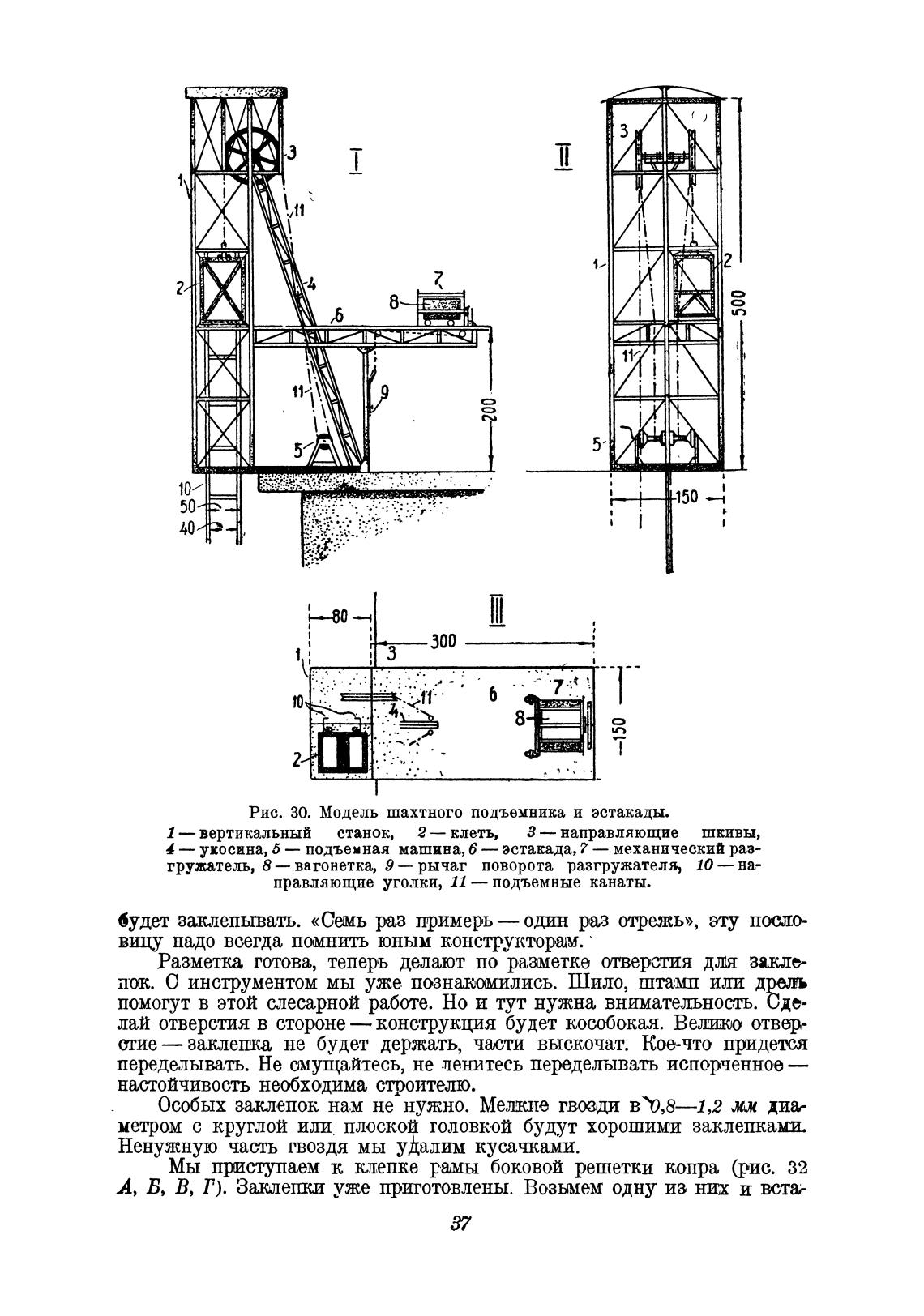

Рис. 30. Модель шахтного подъемника и эстакады.

1 — вертикальный станок, 2 — клеть, З — направляющие шкивы,

4 — укосина, 5 — подъемная машина, б — эстакада, 7 — механический раз-

гружатель, 8— вагонетка, 9 — рычаг поворота разгружателя, 10 — на-

правляющие уголки, 11 — подъемные канаты.

будет заклепьгвать. «Сиь раз примерь — один раз отрежь», эту

вицу надо всегда помнить юным конструкторам.

Разметка готова, теперь делают по разметке отверстия для закле-

пок. С инструментом мы уже познакомились. Шило, штамп или дрејљ

помогут в этой иесарной работе. Но и тут нужна вниматељность. Оде-

лай отверстия в стороне — конструкция будет кособокая. Велико отвер-

стие— заклепка не будет держаљ, части выскочат. Кое-что придется

переделывать. Не смущайтесь, не ленитесь переделывать испорченное —

настойчивость необходима строителю.

Особых заклепок на.м не нужно. Мелкие гвозди ки диа-

метром с круглой или плоской головкой будут хорошими заклепками.

Ненужную часть гвоздя мы уДалим кусачками.

Мы к клепке рамы боковой решетки копра (рис. 32

А, Б, В, Г). Заклепки уже приготовлены. Возьмем одну из них и встае
