наказать сорта железа,

из которого нужно сде-

дать части фермы. Чер-

теж примет вид, показан-

ный на рис. 22. Здесь

даны сюновные размеры

и номера сортов железа

для изготовления фермы.

Значки около отдельных

частей в виде уголков,

скобок и буквы Т пока-

зывам', ка,к соединить

фасонное железо, чтобы

получить нужную кон-

струкцию пояса, стойки

или раскоса. Дальше,

описывая постройку мо-

делей, мы иногда будем

употреблять этот способ

(Означений.

Части конструкции

будут у нас соединяться

заклап,ками. Ряд или не-

сколько рядов заклепок

называют заклепочным

швом. Расположение за-

клепок в простом и шах-

маетном порядке показа-

ны на рис. 23 и 24. Рас-

сгояние между центрами

заклепок («шаг», как го-

ворят техники) должно

быть не менее З диамет-

ров заклепок.

Некоторых сортов про-

фильного железа в нашем

5

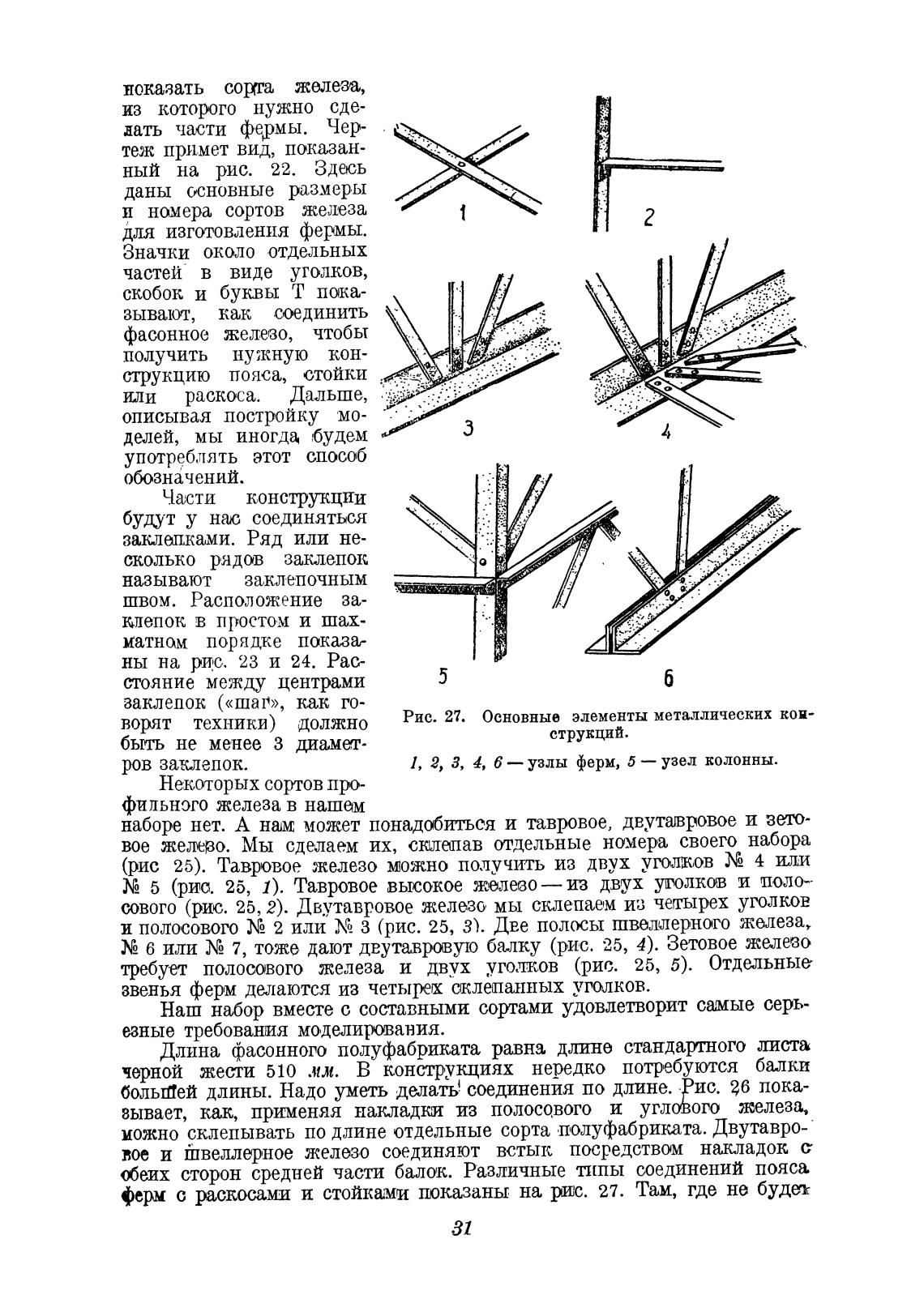

Рис. 27. Основные элементы металлических кон-

струкций.

1, 2, З, 4, 6— узлы ферм, 5 — узел колонны.

наборе нет. А нам может понадобиться и таврвое, двутавровое и зет-

вое железо. Мы сделаем их, склепав отдельные номера своего набора

(рис 25). Тавровое железо можно получить из двух уголков 4 или

5 (рис. 25, 1). Тавровое высокое железо— из двух уголков и поло-

сового (рис. 25, 2). Двутавровое железо мы склепаем из четырех уголков

и полосового Хђ 2 или з (рис. 25, з). Две швеллерного железа,

N2 6 или N2 7, тоже дают двутавровую балку (рис. 25, 4). Зетовое же.лево

требует полосового железа и двух уголков (рис. 25, 5). Отдельные

звенья ферм делаются из четырех склепанных уголков.

Наш набор вместе с составными сортами удовлетворит самые серь-

езные требования моделирования.

Длина фасонного полуфабриката равна длине стандартного листа

черной жести 510 мм. В конструкциях нередко потребуются балки

большей длины. Надо уметь делать! соединения по длине. рис. 26 пока-

вывает, как, применяя накладки из и углњого железа,

можно склепывать по длине отдельные сорта полуфабриката. Двутавро-

и твеллерное железо соединяют встык посредством накладок

Меих сторон средней части балок. Различные типы соединений пояса

ферм с раскосами и стойкими показаны на рис. 27. Там, где не буда
