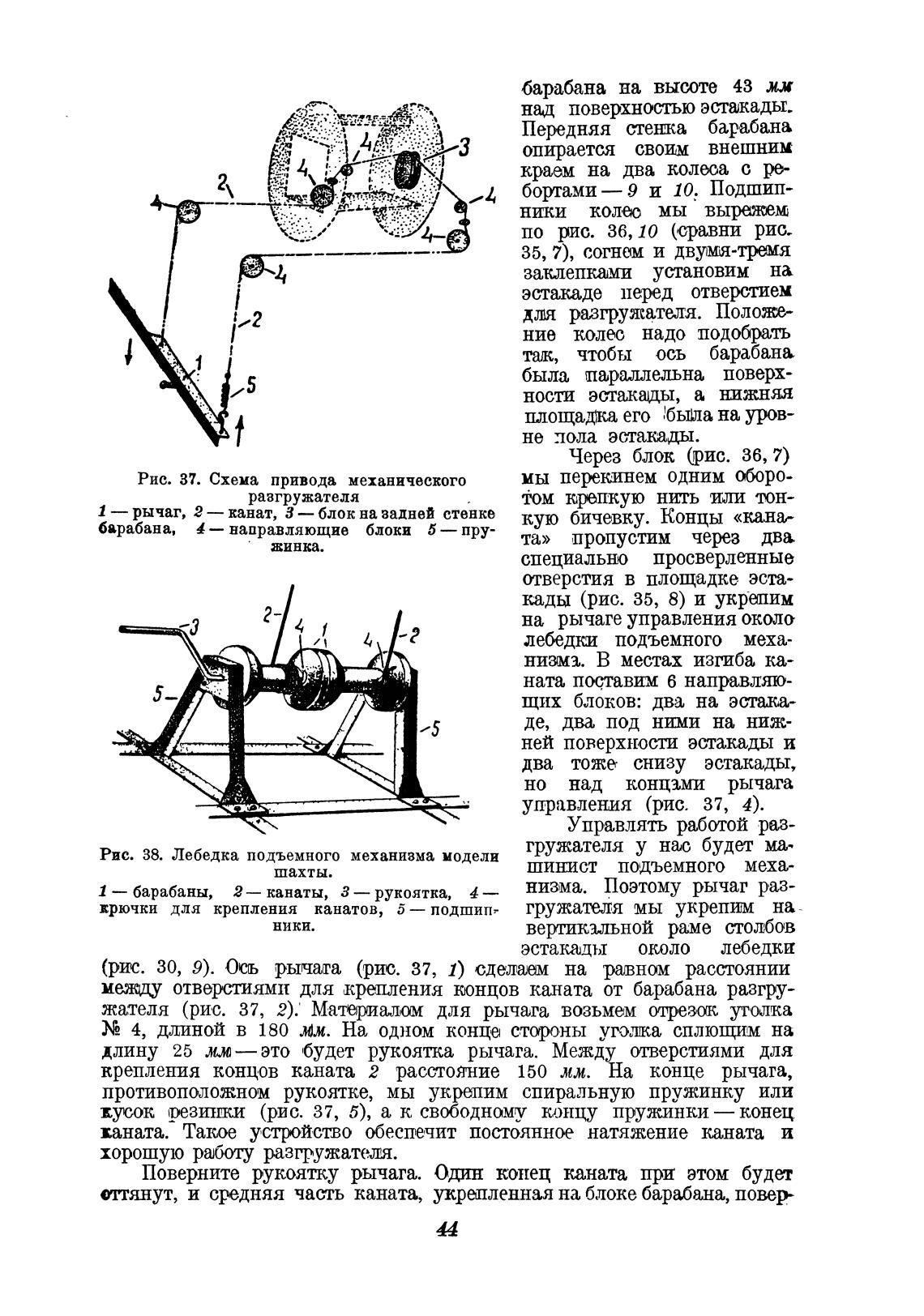

Рис. 37. Схема привода механического

разгружателя

1 — рычаг, 2 — канат, З — блок на задней стенке

барабана, 4— направляющие блоки 5 — пру-

жинка.

г-

-5

Рис. 38. Лебедка подъемного механизма модели

шахты.

1 — барабаны, 2— канаты, З — рукоятка, 4—

крючки для крепления канатов, 5 — подшип,

ники.

барабана на высоте 43 я.х

над поверхностью эстакады.

Передняя стенка барабана

опирается своим внешним

краем на два k0„rrwa с р-

бортами— 9 и 10: Подшип-

ники колес мы вырежем

по рис. 36, 10 (сравни рис.

35, 7), согнвм и двумя-тря

заклепками установим на

эстакаде перед отвеутием

для разгружатьтя. Положе-

ние колес надо подобрать

так, чтобы ось барабань

была параллельна поверх-

ности эъгажады, а нижняя

площадка его 'бьпла на урв-

не лола эстакады.

Через блок (рис. 36, 7)

мы перекинем одним оборо-

Том крепкую ншъ или Он-

кую бичевку. Концы «кана,-

та» пропустим через двв

специально просверленные

отверстия в площадке эста-

кады (рис. 35, 8) и укрепим

на рычаге управления около

подъемного меха-

низмз. В местах изгиба ка-

ната поставим 6 направляю-

щих блоков: два на эстака-

де, два под ними на ниж-

ней поверхности эстакады и

два тоже снизу эстакады,

но над концами рычага

управления (рис. 37, 4).

Управлять работой раз-

гружателя у нас будет ма-

пппшст подъемного меха-

низма. Поэтому рычаг рав-

гружателя мы укрепим на

вертикальной раме столбов

эстакады около медки

(рис. 30, 9). Ось рычата (рис. 37, 1) сделаем на равном расстоянии

между отверстиями для крепления концов каната от барабана разгру-

жателя (рис. 37, 2). Материалом для рычага возьмем отрезок уголка

4, длиной в 180 мм. На одном конце стороны уголка сплющим на

длину 25 км— это будет рукоятка рычага. Между отверстиями для

крепления концов каната 2 расстояние 150 мм. На конце рычага,

противоположном рукоятке, мы укрепим спиральную пружинку или

кусок резинки (рис. 37, 5), а к свободному ю.)нцу пружинки — конец

каната. Такое устрйство обеспечит постоянное натяжение каната и

хорошую работу разгружателя.

Поверните рукоятку рычага. Один конец каната при этом будет

оттянут, и средняя часть каната, укрепленная на блоке барабана, повер
