Введем по наклонной дощечке на площадку сганции шну ив ва-
гонеток, продвинем •ее на рельсы и закрепим ведущий канат в зажим-
ной вилке вагонетки.
Приведем бремсберг в действие, вращая рукоятку ведущего шкива.
Канат побежит по блокам станций и в промежутках рельс. Вагонетка
плавно поедет по рельсам. Если на пругивоположной станции тоже за-
крепить на канате вагонетку, то она п—ег навстречу первой по другой
паре рельс (рис. 48).
Можно нацепить на канаты по нескольку штук вагонеток — пойдут
целые поезда. У противоположной станции вагонетки автоматически
отцепляются. Если бремсберг откажется работать, проверьте, свободно
ли вращаются блоки, хорошо ли натянут ведущий канат, достаточно
ли зажимают канат вилки вагонеток. Исправьте недостатки, и брам-
сберг будет работать безотказно.
Транспортер
Постепенно в евоем строительстве мы приближаемся источнику
угольного потока. —к забою. От шахтера в забое до бремсљерга. есть еще
два промежуточных участка транспорта: скрепер и транспортер.
Сохраняя последовательность нашей работы, мы сначала сделаем
транспортер, а затем машины, работающие непосредственно в забое.
В шахтах трансшортер и скрепер иногда заменяют друг друга.
Отделенный от пласта уголь сталкивают скрепером к транспортеру.
IIo жолобу транспортера уголь едет к откаточному штреку и падает в
вагонетки.
Наш транспортер почти полностью передает устройство настоящей
машины. Только передачу вместо зубчатой мы поставим гибкую.
(рис. 49 и 50).
Модель транспортера состоит ив жолоба 1, который опорными
стержнями 2 соединен с основанием з (рис. 49). На основании укреп-
лен механизм, приводящий п)лобы в быстрое качательное движение.
Между боковыми стенками 4 помещены два блока 5 и 6, через которые
перекинут привоцной канатик. Ось блока 5 выходит за боковую стенку
и изогнута в виде рукоятки. Ось блока б, находящаяся между стен-
ками 4, изогнута в риде кривошипа 7, с плечом в 2,5 мм, т. е. расстоя-
ние между осевыми линиями концов и кривошш1а дол.жно быть в
2,5 П.

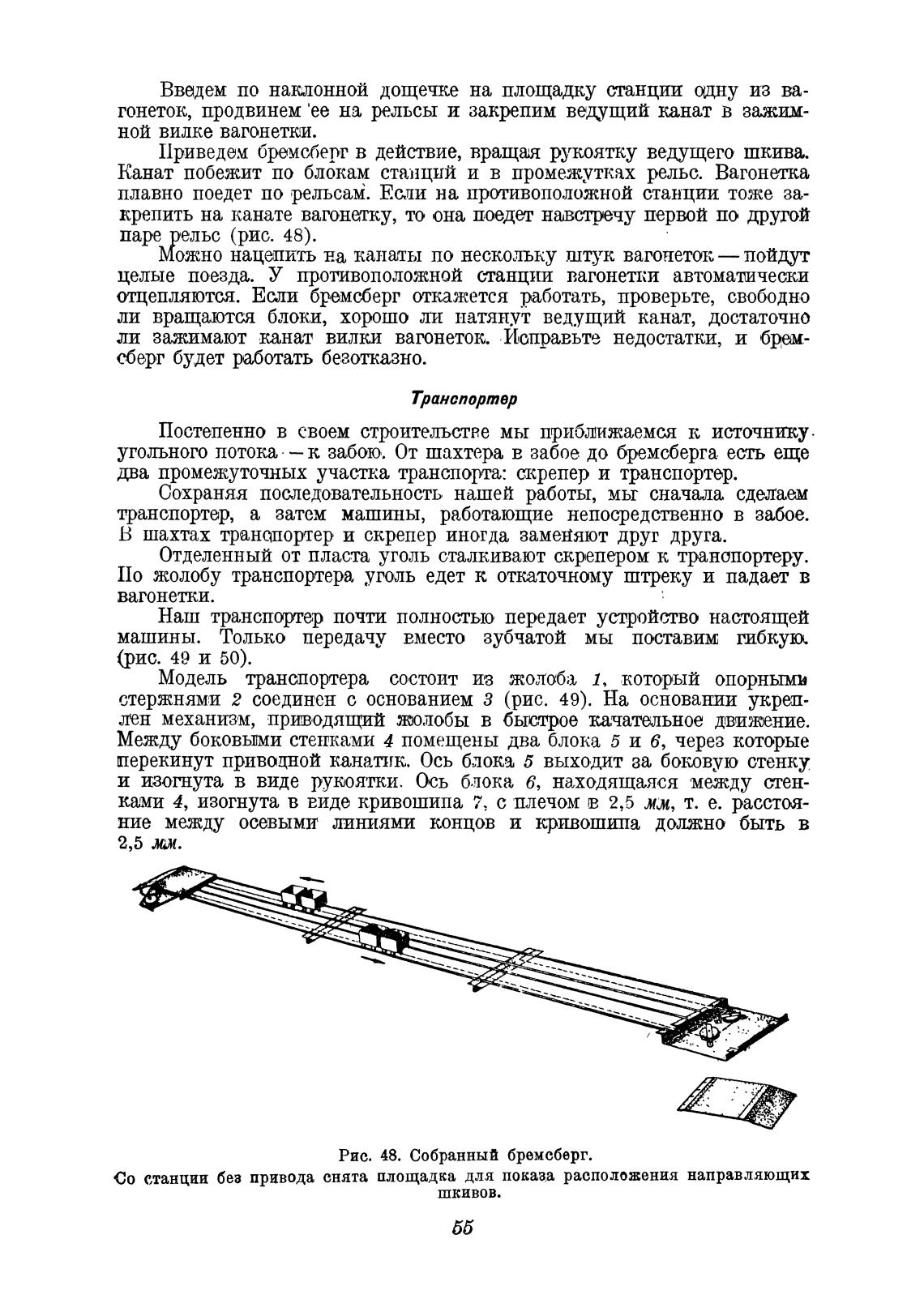

Рис. 48. Собранный бремсберг.
Со станции без привода снята площадка для показа расположения направляющих
шкивов.
55
