Площадку эстакады поддерживают фермы и сттлбы. (Рис. 32,

26 и 28).

Размеры ферм видны из рис. 35, 2. Две длинные мы

ним на конце одной короткой. СвШодные концы ферм укрепим на

уголках боковых ршток на выв:пе в 200 мм от штования.

Ширина эстакады у нас будет кмвна ширине копра.

Фермы эстакады поддерживают два столба (рис. 35, з). Нижние

концы столбов нам нужно приклепать к углам основания из углового

железа 5.

Верхние Концы столбов мы соединим с фермами эстакады при по-

мощи фасонных накладок. При таком соединении тяжесть эстакады

более равномерно на опору, ферма выдерютт бојљшую

нагрузку.

Стлбы д(хлжны быть особенно прочными. Лучше всего сделать их

смепанными в ви,це решетки из четырех уголков с соединительными

планками ИЈШ в виде двутавровой балки, склепанной из двух отрезков

швеллерного железа. Верх и низ колонн усиливаются накладками.

Но можно (Бойтись прияменением уголков 5, как показано на

рис. 28.

Осневание столбов соедщним с горизонтиьной рамоп из угловогг

железа N2 5 (рис. 32 К, 23, 24, 25 и 26). Это будет второе соединение

эстакады с конструкцией станка. Тиерь эстакада будет прочно дер-

жаться на месте и свободно выдержит вес груженых углем вагонеток.

8

1

7

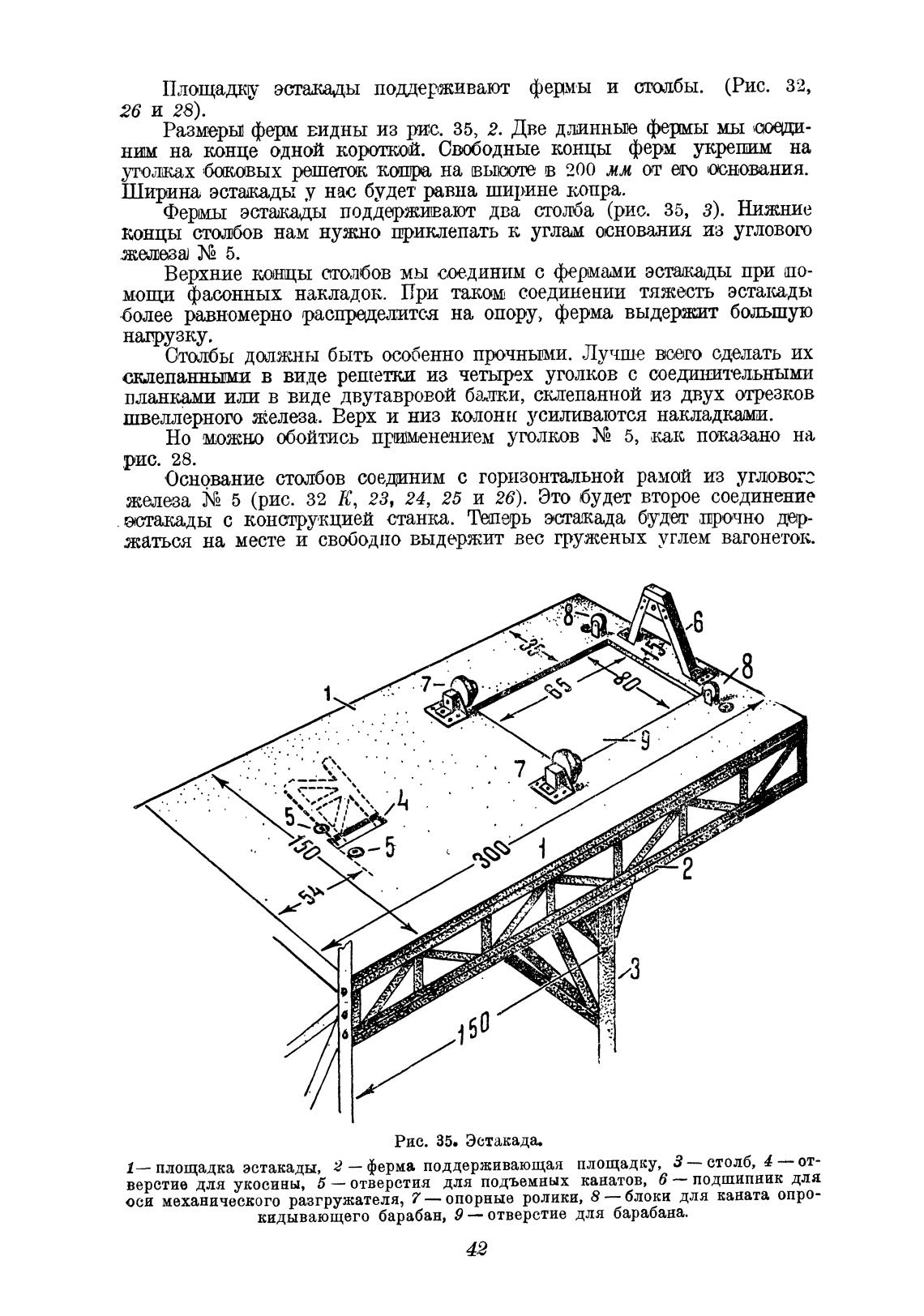

Рис. 35. Эстакада.

9

2

1— площадка эстакады, 2 — ферма поддерживающая площадку, З— столб, — от-

верстие для укосины, 5 — отверстия для подымных канатов, 6 — подшипник для

оси механического разгружателя, 7— опорные ролики, 8 — блоки для каната опро-

кидывающего барабан, 9 — отверстие для барабана.
