ж.ють «жова,нием копра. СвМод-

ные их концы соединим также

отрезкол уголка N2 5 длиной, рав-

ной ширине передней стороны

станка копра (рис. 32, 23, 24, 25).

Укосина

Укосину копра бура кле-

пать по рис. 34. Длинные сторо-

ны фермы укосины сделаем из

четырех уголков 5, склепан-

ных попарно (ряс. 34, 1). Верх-

ний конец снабдим двумя угол-

камн (рис. 34, 5) для установки

подшипников осей направляю-

пшх шкивов.

Нижний конец фермы закре-

пим на соединительном уголке

с»нования копра.

Стойки и јнскосы нас те-

перь уже• не затруднят, и мы не

будем описывать их клетку.

Верхний конец фермы уко-

дины мы должны приклепать ко

второму сверху уголку, зад-

ней стороны станка копра. На

половине длины уголка на

три заклепки мы посадим связы-

вающую накладку 2 (рис. 34),

согнутую под углом, кавн

огог-

углу наклона укосины.

нутой сторне накладки прикре-

пим нижние угојпки укосины.

Склепаннал так укосина не дол-

жна качаться в стороны. Ее наз-

— удерживать станок

начение

копра в вертикальном положе-

нии при подъеме и опускашш

клетей.

ЭстакаЭа

Сбоку к вэртикальному стан-

ку копра примыкает площадка —

эстакада (рис. 30). Вагонетки с

углем после подъема на поверх-

ность земли выкатываются из

9' 4х8

7

8

5

10

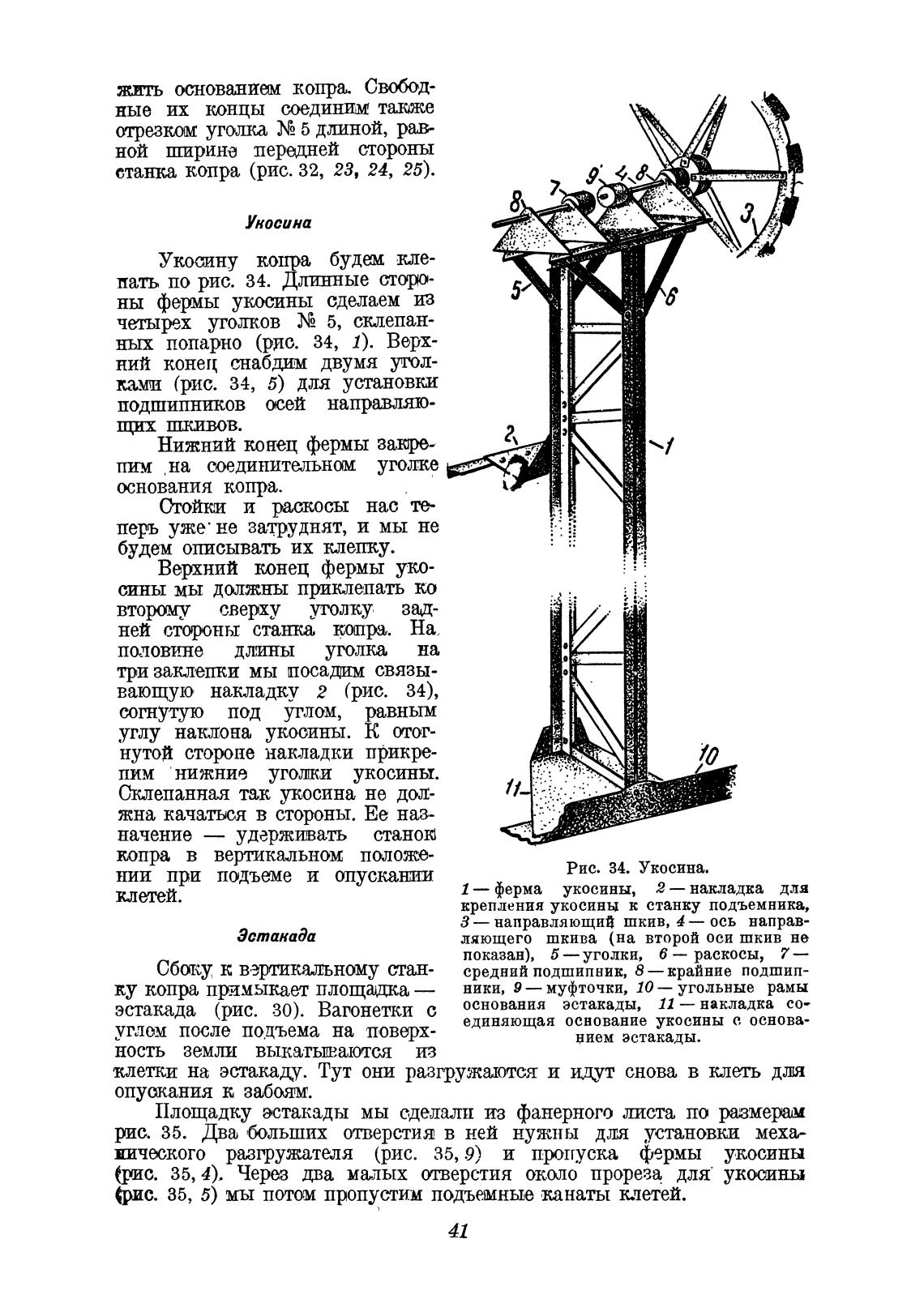

Рис. 34. Укосина.

1 — ферма укосины, 2 — накладка для

крепления укосины к станку подъемника,

З — направляющий шкив, 4— ось направ-

ляющего шкива (на второй оси шкив не

показан), 5 — уголки, 6 — раскосы, 7—

средний подшипник, 8— крайние подшип-

ники, 9— муфточки, 10 — угольные рамы

основания эстакады, 11 — накладка со-

единяющая основание укосины с основа-

џием эстакады.

клетки на эстакаду. Тут они разгружаются и идут снова в клеть для

опускания к забоям.

11лощадку эстакады мы сделали из фанерного јшста по размерам

рис, 35. Два больших отверстия в ней нужны для установки меха-

нического разгружателя (рис. 35, 9) и прггуска фермы укосины

(рис. 35, 4). Через два малых угверстия оксхио прореза. для• укосины

фис. 35, 5) мы потом пропустим подъемные канаты клетей.
