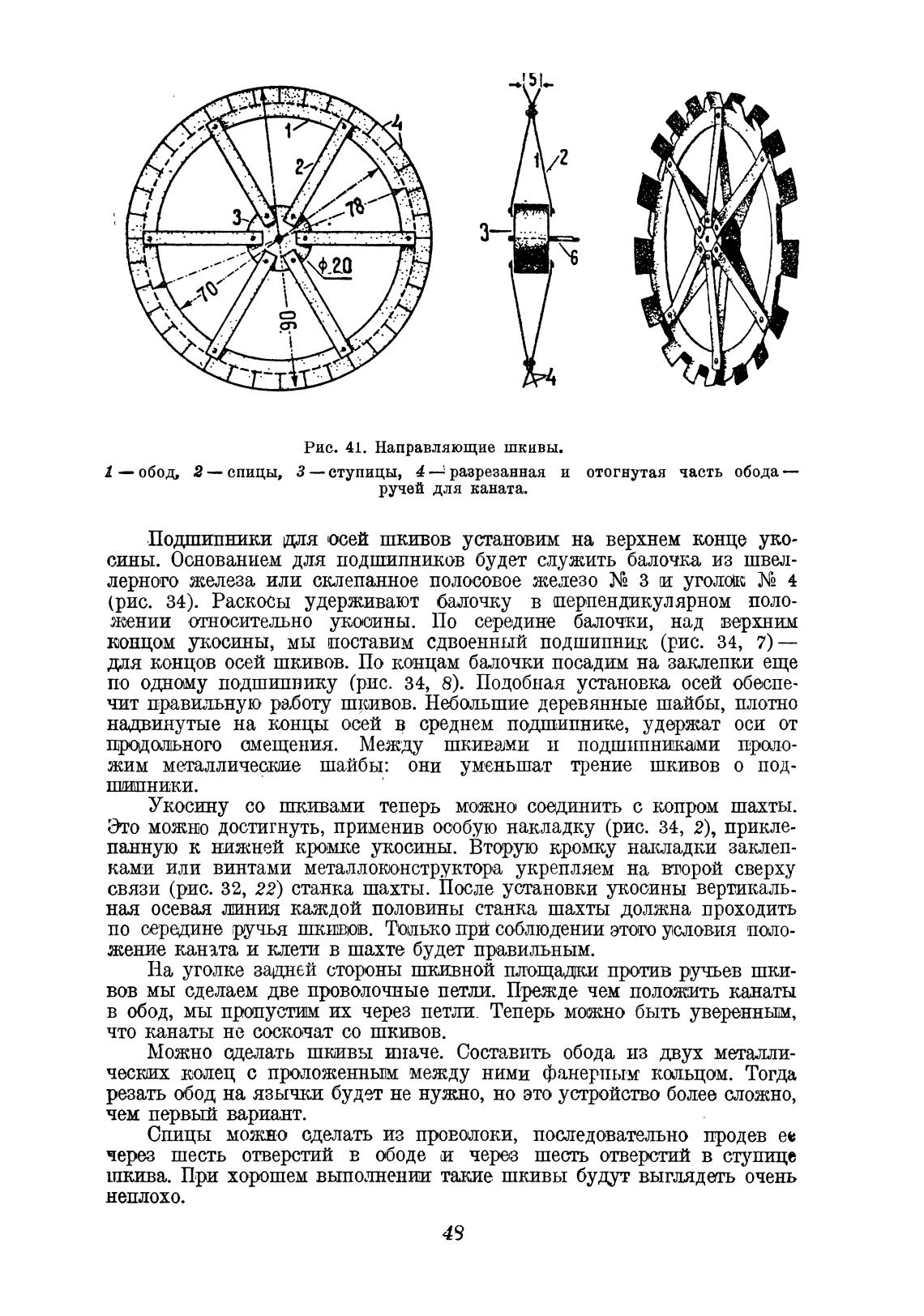

Рис. 41. Направляющие шкивы.
— обод, 2— спицы, З— ступицы, 4— разрезанная и отогнутая часть обода —
ручей для каната.
Подшипники для осей шкивов установим на верхнем конце уко-
сины. Основанием для подпшпников будет служить балочка из швел-
лерного железа или склепанное полосовое железо з и уго,гшк N2 4
(рис. 34). Раскосы удерживают балочку в перпендикулярном поло-
жении относительно укосины. По середине балочки, над верхним
концом укосины, мы поставим сдвоенный подшипник (рис. 34, 7) —
для концов осей шкивов. По концам балочки посадим на заклепки еще
по одному подшипнику (рис. 34, 8). Подобная установка осей обеспе-
чит правильную рэБоту шкивов. Небольшие деревянные шайбы, плотно
наиинутые на концы осей в среднем подшипнике, удержат оси от
продольного смещения. Между шкивами и подшипниками пртло-
жим металлические шайбы: они уменьшат трение шкивов о под-
шипники.
Укосину со шкивами теперь можно соединить с копром шахты.
Эго можно достигнуть, применив особую накладку (рис. 34, 2), прикле-
панную к нижней кромке укосины. Вторую кромку накладки заклеп-
ками или винтами металлоконструктора укрепляем на второй сверху
связи (рис. 32, 22) станка шахты. После установки укосины вертикаль-
ная осева.я јшния каждой половины станка шахты должна проходить
по середине ручья шкивов. Только прй соблюдении этого условия поло-
жение каната и ютети в шахте будет правильным.
На уголке задней стороны шкивной площадки против ручьев шки-
вов мы сделаем две проволочные петли. Прежде чем положить канаты
в обод, мы пропустим их через петли, Теперь можно быть уверенным,
что канаты не соскочат со шкивов.
Можно сделать шкивы иначе. Составить обода из двух металли-
ческмх колец с проложенным между ними фанерным кшљцом. Тогда
резать обод на язычки будет не нужно, но это устройство более сложно,
чем первый вариант.
Спицы можно сделать из проволоки, пос„иедователъно продев ее
через шесть отверстий в ободе и через шесть отверстий в ступице
шкива. При хорошем выполнении такие шкивы будут выглядигь очень
неплохо.
