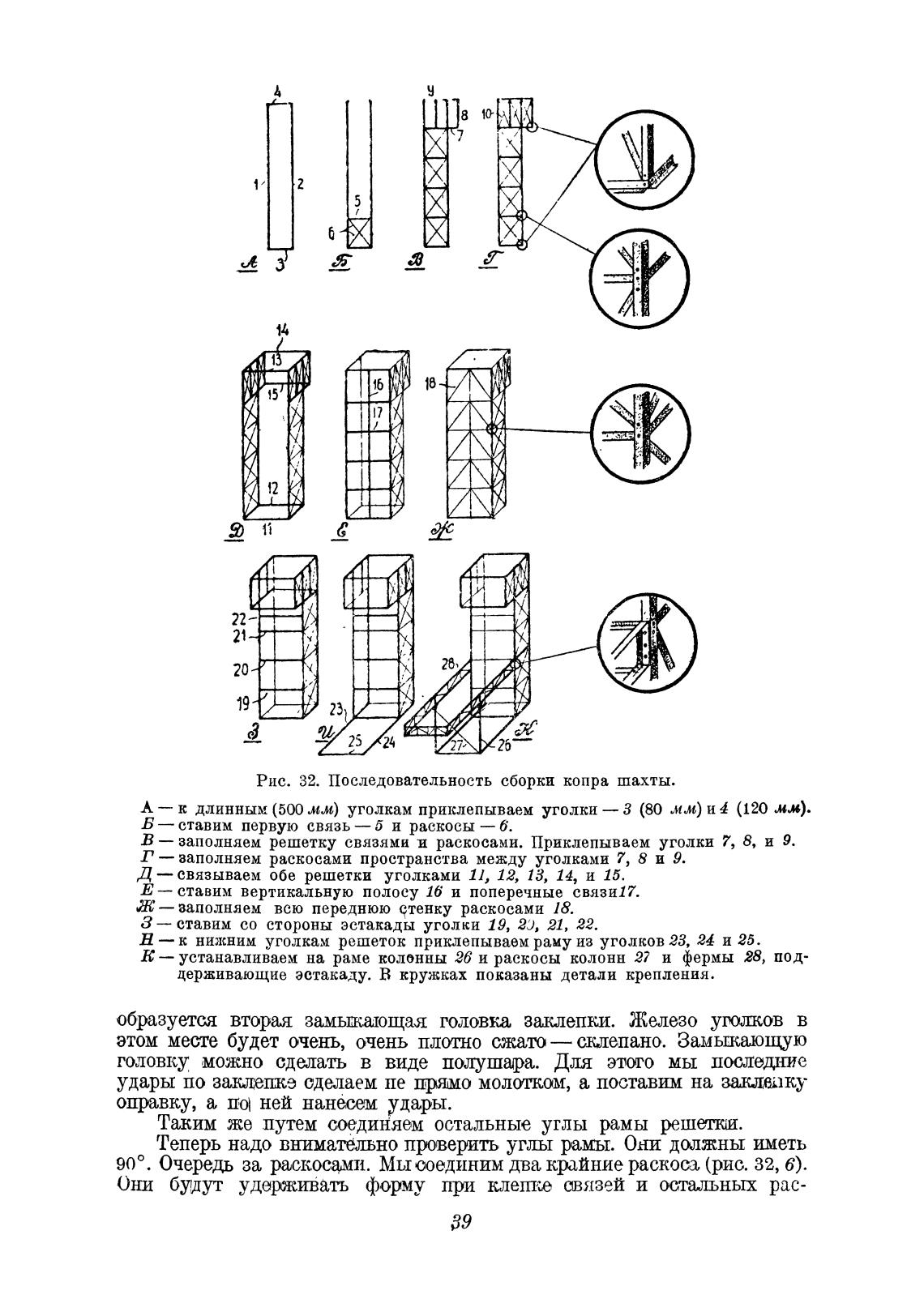

Рис. 32. Последовательность сборки копра шахты.

А — к длинным (5Я мм) уголкам приклепываем уголки — З (80 мм) и 4 (120 мм).

Б— ставим первую связь —5 и раскосы —6.

В — заполняем решетку связями и раскосами. Приклепываем уголки 7, 8, и 9.

Г — заполняем раскосами пространства между уголками 7, 8 и 9.

Д— связываем обе решетки уголками 11, 12, 13, 14, и 15.

Е— ставим вертикальную полоеу 16 и поперечные связи17.

Ж— заполняем всю переднюю чтенку раскосами 18.

З— ставим со стороны эстакады уголки 19, 21, 22.

Н —к нижним уголкам решеток приклепываем раму из уголков 23, 24 и 25.

— устанавливаем на раме колонны 26 и раскосы колонн 27 и фермы 28, под-

церживающие эстакаду. В кружках показаны детали крепления.

образуется втора.я замьжающая головка заклепки. Железо уголков в

этом месте будет очень, очень плужо сжао— склепано. Замыкающую

головку можно сделать в виде полушара. Для этого мы последние

удары по за.њщепке сделаем пе прямо молотком, а поставим на заклепку

оправку, а по ней нанесем удары.

Таким же путем соединяем остальные углы рамы

Теперь надо внимательно проверить углы рамы. Они должны иметь

900. Очередь за раскосами. Мы ооединим два крайние раскосд (рис. 32, 6).

Они будут удерживать форму при клеппе связей и остальных рас-

39
