йаправляющих и скоб найти нетрудно, регули-

ровку делают, подгиба51 скобки на клетях.

Для подвешивания њгштей подъемные канаты

снабдим захватами в щце крючков.

Клети останавливаются внизу на площадке

рудного двора. Мы сделаем свой двор из дощечки

фанеры толщиной в 5 мм. Длина дощечки 160 мм,

ширина i20 кн. К середине дощечки на винтах

или гвоздях укрепим нижние концы направляю-

щих уголков (рис. 43).

Наклонный спуск, сделаннљтй из другой до-

щечки, соединяет площадку рудного двора с -по-

верхностью пој1а или земли.

Есјш высота стла велика и длина направляю-

пщх недостаточна, то под площадку руднош двора

нужно подложить газеты или дощечки. Подумайте

над тем, как можно направляющие вы-

движными для быстрой регулировки по высоте

тола.

На этом постройку главной части наших шахт-

ных мы закончим. клети,

отрегулируем длину канатиков и займемся изгото-

влением подземных машин шахты.

Пойемные канаты

72

4-

73

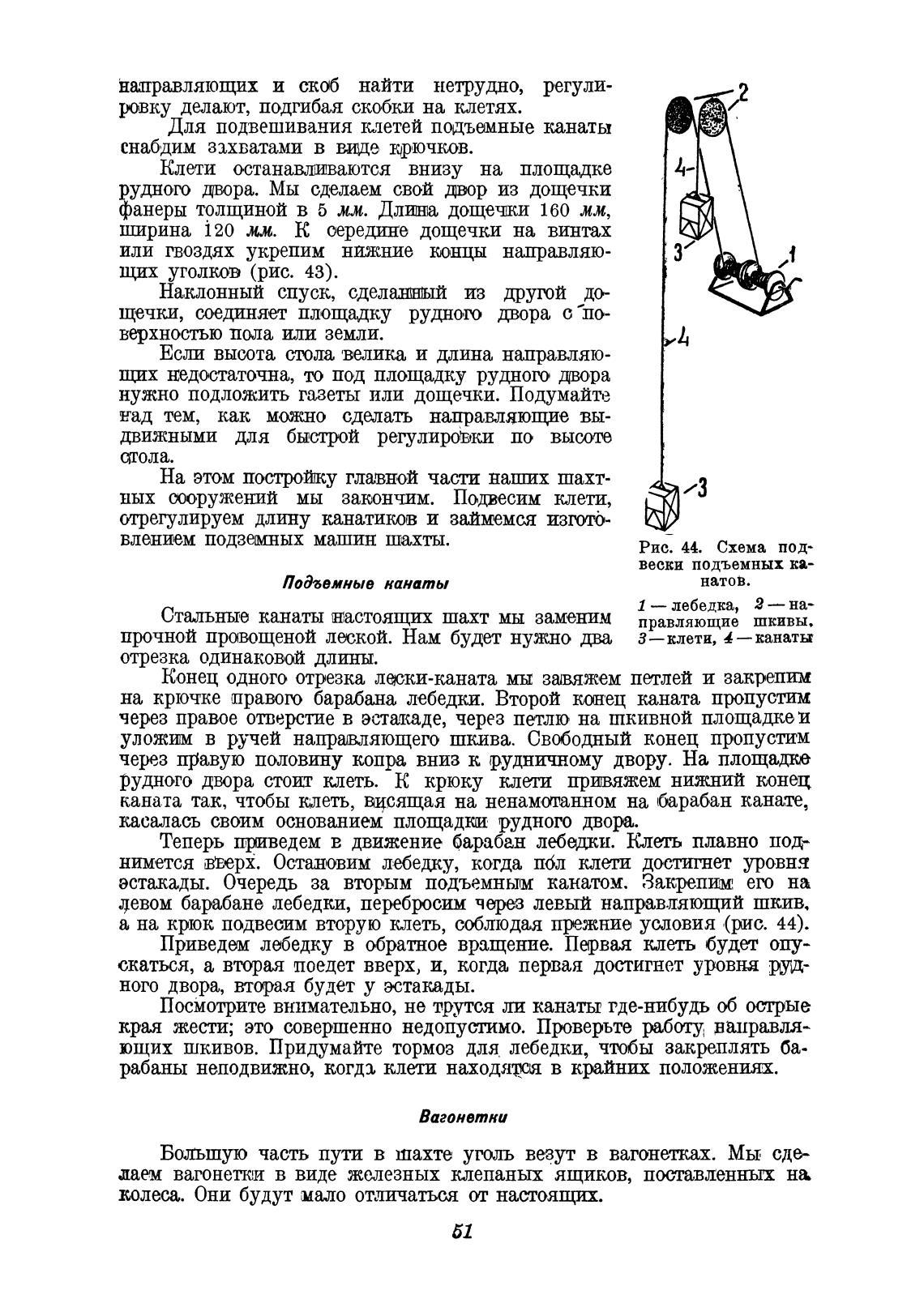

Рис. 44. Схема под-

вески подъемных ка-

натов.

1 — лебедка, 2 — на-

Стальные канаты настоящих шахт мы заменим

правляющие шкивы.

прочной провощеной леской. Нам будет нужно два З—клети, 4— канаты

отрезка одинаковой длины.

Конец одного отрезка лески-каната мы завяжем петлей и закрепим

на крючке правого барабана лебедки. Второй конец каната пропустим

через правое отверстие в эстакаде, через петлю на шкивной площадке и

уложим в ручей направляющего шкива. СвМодный конец пропустим

через правую половину копра вниз к рудничному двору. На

рудного двора стоит клеть. К крюку клети привяжем нижний конец

каната так, чтобы клеть, вцсящая на ненаморанном на барабан канате,

касалась своим основанием площадки рудного двора.

Теперь приведем в движение барабан лебедки. Ктеть плавно под-

нимется ввер*. Остановим лебедку, когда пол клети достигнет уровня

эстакады. Очередь за вторым подъемным канатом. Закрепим его на

.џевом барабане лебедки, перебросим через левый направляющий шкив,

а на крюк подвесим вторую клеть, соблюдая прежние условия (рис. 44).

Приведем лебедку в обратное вращение. Первая клеть будет опу-

скатыя, а вторая поедет вверх, и, когда первая достигнет уровня пуд-

ного двора, вторая будет у эстакады.

Посмотрите внимательно, не трутся ли канаты где-нибудь острые

края жести; это совершенно недопустимо. Проверьте pa60ry направля-

ющих шкивов. Придумайте тормоз для лебедки, чтобы закреплять ба-

рабаны неподвижно, когдз клети находятш.я в крайних положени.ях.

Вагонетки

Бојљшую часть пути в шахте уголь везут в вагонетках. Мы сде-

лаем вагонетки в виде железных клепаных ящиКов, поставленных на

колеса. Они будут мало отличаться от настоящих.
