Лопата склепана из толстых стальных листов в виде ку-

бического, открытого сверху ящика. Дно лопаты укреплено на

шарнире и может откидываться, освобождая захваченную землю.

Гјод'ем и опускание лопаты производится стальными канатами-

тросами, перекинутыми через блоки стрелы.

ожоцовэ

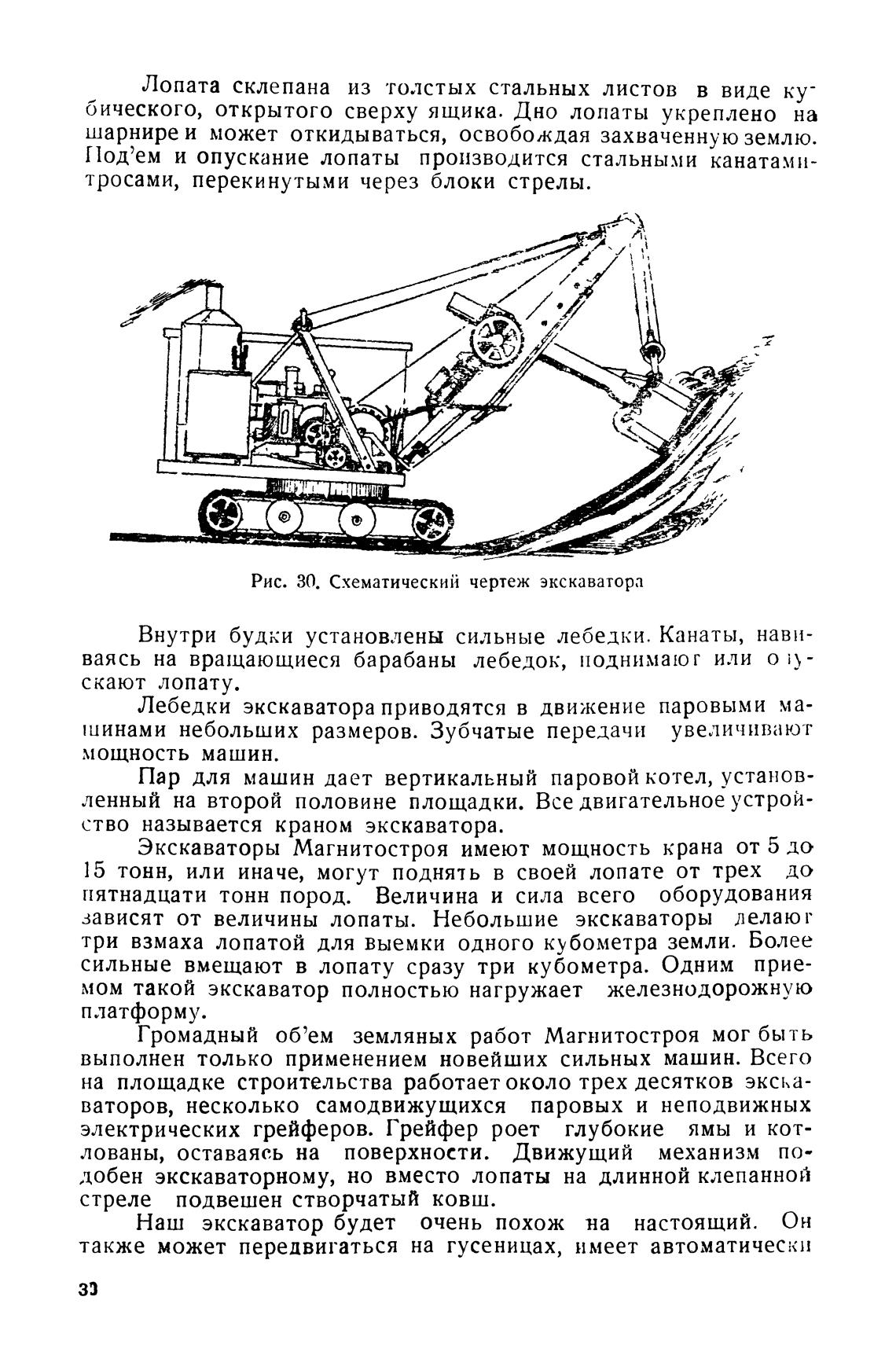

Рис. 30. С.хематический чертеж экскаватора

Внутри будки установлены сильные лебедки. Канаты, нави-

ваясь на вращающиеся барабаны лебедок, поднимаюг или о й) -

скают лопату.

Лебедки экскаватора приводятся в движение паровыми ма-

шинами небольших размеров. Зубчатые передачи увеличивают

мощность машин.

Пар для машин дает вертикальный паровой котел, установ-

ленный на второй половине площадки. Все двигательное устрой-

ство называется краном экскаватора.

Экскаваторы Магнитостроя имеют мощность крана от 5 до

l5 тонн, или иначе, могут поднять в своей лопате от трех до

пятнадцати тонн пород. Величина и сила всего оборудования

зависят от величины лопаты. Небольшие экскаваторы делаю г

три взмаха лопатой для выемки одного кубометра земли. Более

сильные вмещают в лопату сразу три кубометра. Одним прие-

мом такой экскаватор полностью нагружает железнодорожную

платформу.

Громадный об'ем земляных работ Магнитостроя мог быть

выполнен только применением новейших сильных машин. Всего

на площадке строительства работает около трех десятков экска-

ваторов, несколько самодвижущихся паровых и неподвижных

электрических грейферов. Грейфер роет глубокие ямы и кот-

лованы, оставаясь на поверхности. Движущий механизм по-

добен экскаваторному, но вместо лопаты на длинной клепанной

стреле подвешен створчатый ковш.

Наш экскаватор будет очень похож на настоящий. Он

также может передвигаться на гусеницах, имеет автоматически
