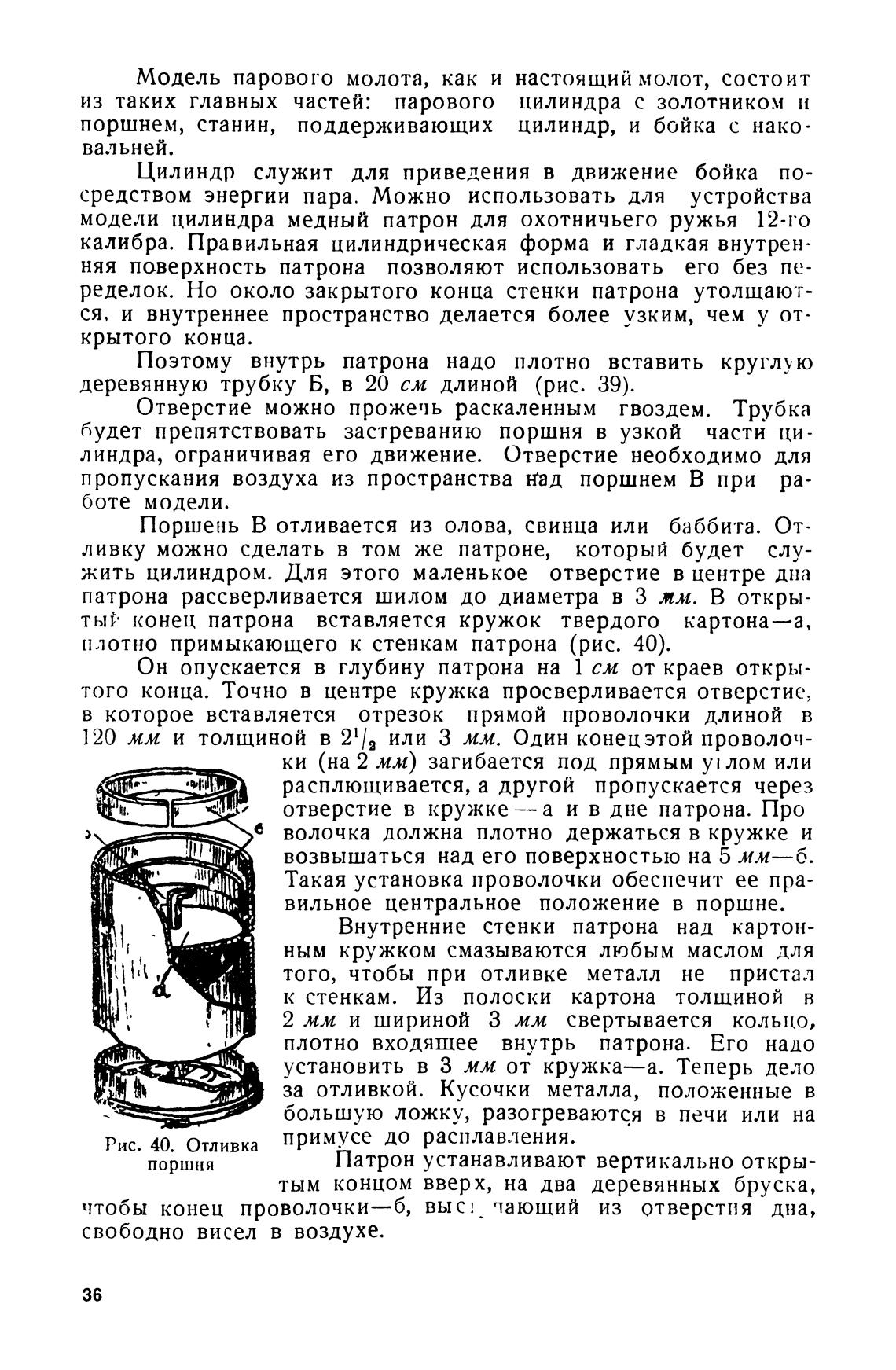

Модель парового молота, как и настоящий молот, состоит

из таких главных частей: парового пилиндра с золотником и

поршнем, станин, поддерживающих цилиндр, и бойка с нако-

вальней.

Цилиндр служит для приведения в движение бойка по-

средством энергии пара. Можно использовать для устройства

модели цилиндра медный патрон для охотничьего ружья 12-го

калибра. Правильная цилиндрическая форма и гладкая внутрен-

няя поверхность патрона позволяют использовать его без пе-

ределок. Но около закрытого конца стенки патрона утолщают-

ся, и внутреннее пространство делается более узким, чем у от-

крытого конца.

Поэтому внутрь патрона надо плотно вставить круглую

деревянную трубку Б, в 20 см длиной (рис. 39).

Отверстие можно прожечь раскаленным гвоздем. Трубка

будет препятствовать застреванию поршня в узкой части ци-

линдра, ограничивая его движение. Отверстие необходимо для

пропускания воздуха из пространства кад поршнем В при ра-

боте модели.

Поршень В отливается из олова, свинца или баббита. От-

ливку можно сделать в том же патроне, который будет слу-

жить цилиндром. Для этого маленькое отверстие в центре дна

патрона рассверливается шилом до диаметра в З лм. В откры-

ты)• конец патрона вставляется кружок твердого картона—а,

плотно примыкающего к стенкам патрона (рис. 40).

Он опускается в глубину патрона на см от краев откры-

того конца. Точно в центре кружка просверливается отверстие,

в которое вставляется отрезок прямой проволочки длиной в

120 мм и толщиной в 21/2 или З мм. Один конец этой проволоч-

ки (на 2 мм) загибается под прямым у лом или

расплющивается, а другой пропускается через

, отверстие в кружке— а и в дне патрона. Про

е волочка должна плотно держаться в кружке и

Рис. 40. Отливка

поршня

возвышаться над его поверхностью на 5 мм—б.

Такая установка проволочки обеспечит ее пра-

вильное центральное положение в поршне.

Внутренние стенки патрона над картон-

ным кружком смазываются любым маслом для

того, чтобы при отливке металл не пристал

к стенкам. Из полоски картона толщиной в

2 мм и шириной 3 мм свертывается кольцо,

плотно входящее внутрь патрона. Его надо

установить в З мм от кружка—а. Теперь дело

за отливкой. Кусочки металла, положенные в

большую ложку, разогреваются в печи или на

примусе до расплавления.

Патрон устанавливают вертикально откры-

тым концом вверх, на два деревянных бруска,

чтобы конец проволочки—б, вы с: чающий из отверстия дна,

свободно висел в воздухе.
