Паровой молот

Первым орудием человека было подобие молота.

Камень, привязанный к палке, помогал защищаться от на-

падений диких животных, с ним легче было охоти гься за дичью.

От этого времени нас отделяют десятки тысячелетий. Те-

перь молот—одно из самых распространенных орудий челове-

чества.

Молот кузнеца мало отличается от орудия доисторических

предков. Та же палка, но только камень заменен тяжелым и

прочным железом. Но современная техника нашла ударному ору-

дию бесчисленное количество применений. Легкий молоточек вра-

ча помогает определить болезни легких, а на машиностроитель-

ном заводе молот, величиной с двухэтажный дом, кует паро-

ходные валы в сотни тонн весом. Одним ударом такой молот

делает работу за целую армию кузнецов. Понятно, что не чело-

веческие руки иоднимают такую массу металла.

Механический молот приводят в движение разные виды

энергии. Электричество, воздух, пар — все призвано техникой

на помощь кузнецу.

Наиболее распространены паровые молоты. Их устройство

совершенствовалось в течение десятилетий, и теперь на заво-

дах работает очень много различных типов этих машин. Но

основа дейстсия всех паровых молотов одна и та же.

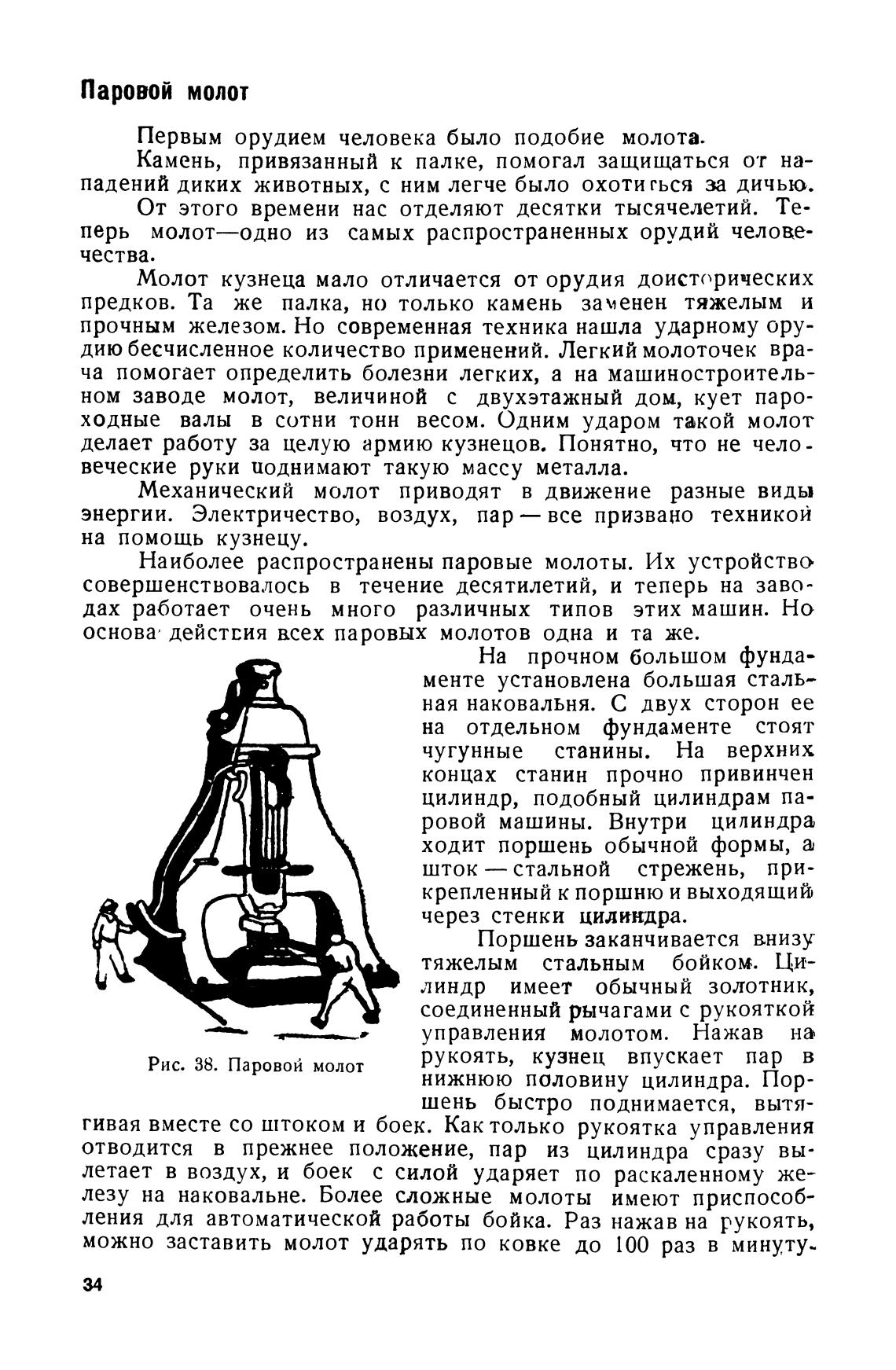

Рис. 38. Паровой молот

На прочном большом фунда-

менте установлена большая сталь—

ная наковальня. С двух сторон ее

на отдельном фундаменте стоят

чугунные станины. На верхних

концах станин прочно привинчен

цилиндр, подобный цилиндрам па-

ровой машины. Внутри цилиндра

ходит поршень обычной формы, а

шток — стальной стрежень, при-

крепленный к поршню и выходящий

через стенки цилжкдра.

Поршень заканчивается внизу

тяжелым стальным бойком. Ци-

линдр имеет обычный золотник,

соединенный рычагами с рукояткой

управления молотом. Нажав на

рукоять, кузнец впускает пар в

нижнюю половину цилиндра. Пор-

шень быстро поднимается, вытя-

гивая вместе со штоком и боек. Как только рукоятка управления

отводится в прежнее положение, пар из цилиндра сразу вы-

летает в воздух, и боек с силой ударяет по раскаленному же-

лезу на наковальне. Более сложные молоты имеют приспособ-

ления для автоматической работы бойка. Раз нажав на рукоять,

можно заставить молот ударять по ковке до 100 раз в минуту-
