по которому скользит контактная пружина—а, соединяется

один из полюсов батареи или осветительной сети через транс-

форматор или лампочку.

Три остальные провода соединяются

с

другим полюсом

источника тока, но через выклю-

чатели. Включив провод кон-

такта—б, мы замыкаем цепь

электромагнита храпового ко-

леса. Он освобождает лебедку

от сдерживающей пружинки—е

и под'емный электромагнит на-

чинаёт опускаться. Выключив

ток, останавливаем электромаг-

нит на любой высоте—пружинка

храповика задержит падение.

Включив ток в проволоку

контакта—в, замыкаем цепь под'-

емного электромагнита. Если под

ним находятся железные или

стальные предметы, они под-

прыгнут и крепко пристанут к

нижней железной поверхнос ги

э

4

5

1

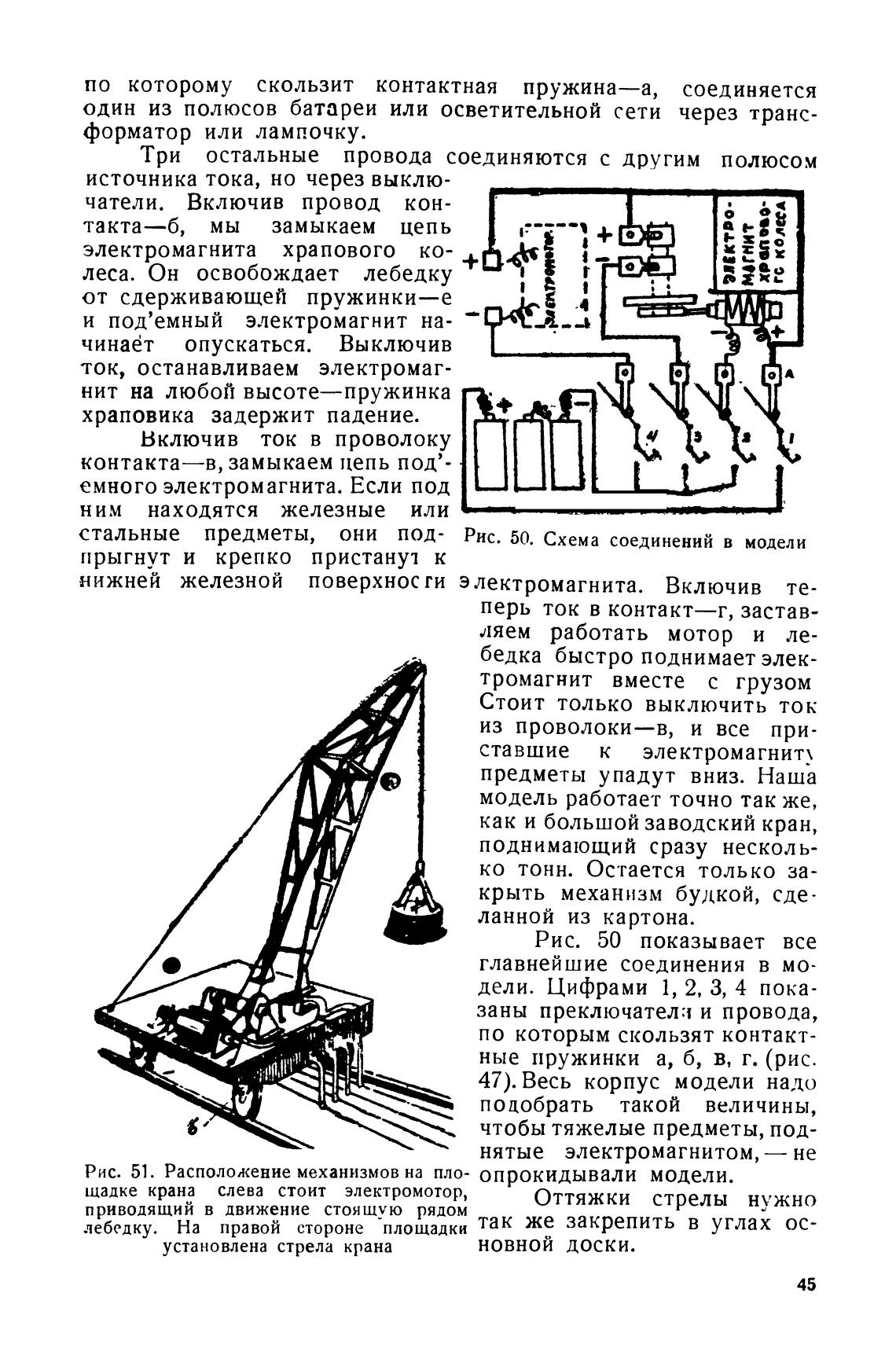

Рис. 50. Схема соединений в модели

электромагнита. Включив те-

перь ток в контакт—г, застав-

ляем работать мотор и ле-

бедка быстро поднимает элек-

тромагнит вместе с грузом

Стоит только выключить ток

из проволоки—в, и все при-

ставшие к электромагнит.\

предметы упадут вниз. Наша

модель работает точно так же,

как и большой заводский кран,

поднимающий сразу несколь-

ко тонн. Остается только за-

крыть механизм будкой, сде-

ланной из картона.

Рис. 50 показывает все

главнейшие соединения в мо-

дели. Цифрами 1, 2, З, 4 пока-

заны преключател.з и провода,

по которым скользят контакт-

ные пружинки а, б, в, г. (рис.

47). Весь корпус модели надо

Рис. 51. Расположение механизмов на пло-

щадке крана слева стоит электромотор,

приводящий в движение стоящую рядом

лебедку. На правой стороне площадки

установлена стрела крана

подобрать такой величины,

чтобы тяжелые предметы, под-

нятые электромагнитом, — не

опрокидывали модели.

Оттяжки стрелы нужно

так же закрепить в углах ос-

новной доски.

45
