Если теперь включить в мотор ток, то якорь, вращая че-

рез шкивы вал лебедки, будет наматывать струну и этим под-

нимет лопату вверх. Выключив ток, освободим натяжение стру-

ны, и лопата опустится. Но та-

кое включение и выключение

делать руками неудобно. Заста-

вим экскаватор делать эту опе-

рацию самостоятельно. Для это-

го один из проводов батареи

соединяется не сразу с электро-

мотором, а через прерыватель,

установленный на стреле около

оси стрежня лопаты. Прерыва-

тель состоит из двух латунных

или медных полосок, одна из ко-

торых неподвижна, а вторая мо-

жетоткидываться на оси. (Рис.З7).

Контакт в виде крючка соеди-

нен с проводом, подводящим

чок от батарееи, а неподвижный

контакт— с полюсом мотора;

второй полюс мотора соеди-

няется с батареей. Если зацепить

крючок за неподвижный контакт,

л о цепь будет замкнута, а мотор,

баб!

45

4

4

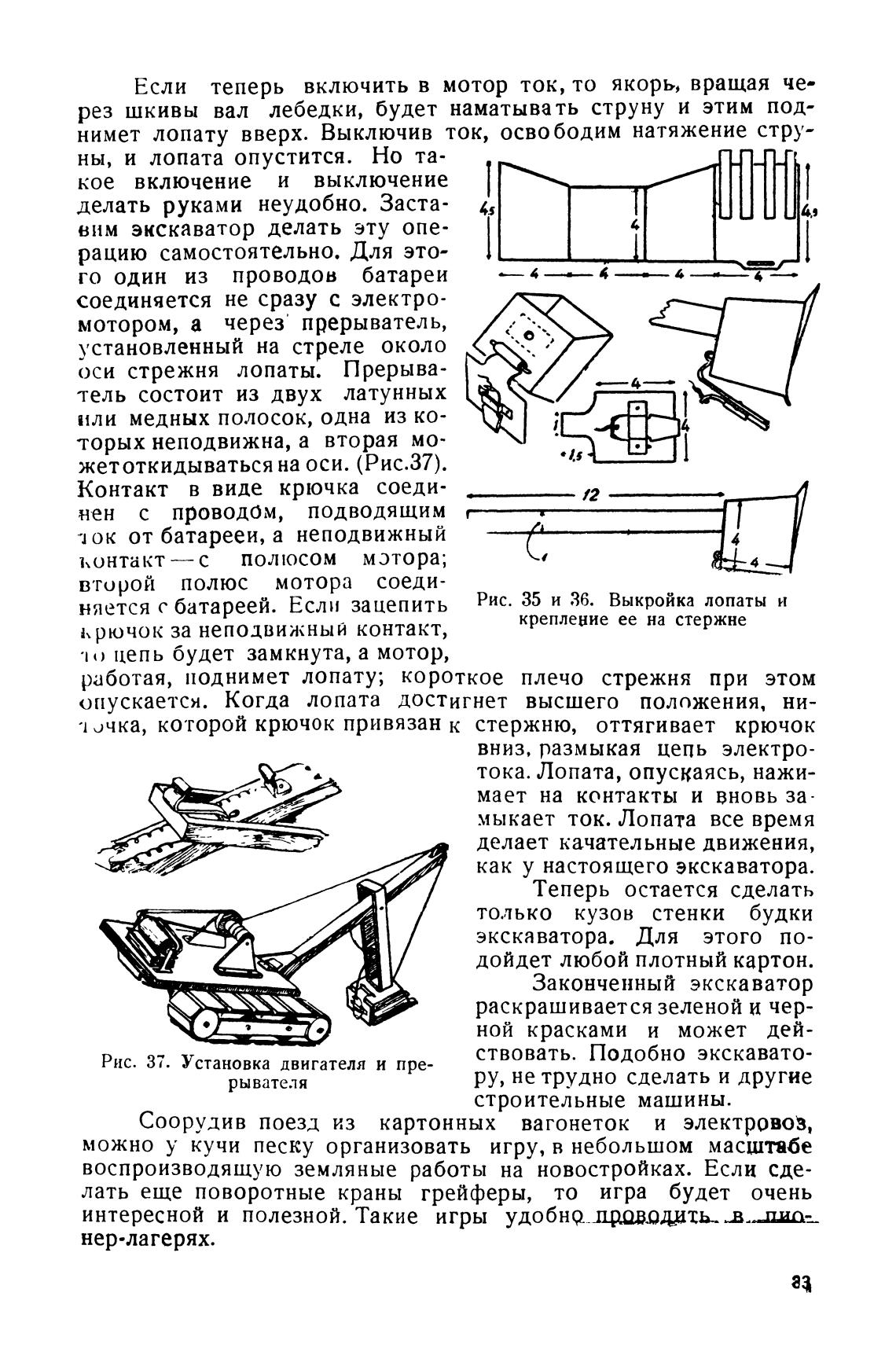

Рис.

работая, поднимет лопату; короткое

опускается. Когда лопата достигнет

35 и 36. Выкройка лопаты и

крепление ее на стержне

плечо стрежня при этом

высшего положения, ни-

очка, которой крючок привязан к стержню, оттягивает крючок

Рис. 37. Установка двигателя и пре-

рывателя

вниз, размыкая цепь электро-

тока. Лопата, опускаясь, нажи-

мает на контакты и вновь за-

мыкает ток. Лопата все время

делает качательные движения,

как у настоящего экскаватора.

Теперь остается сделать

только кузов стенки будки

экскаватора. Для этого по-

дойдет любой плотный картон.

Законченный экскаватор

раскрашивается зеленой и чер-

ной красками и может дей-

ствовать. Подобно экскавато-

ру, не трудно сделать и другие

строительные машины.

Соорудив поезд из картонных вагонеток и электровоз,

можно у кучи песку организовать игру, в небольшом масштабе

воспроизводящую земляные работы на новостройках. Если сде-

лать еще поворотные краны грейферы, то игра будет очень

интересной и полезной. Такие игры

нер•лагерях.
