конец вала в 1 см. длиной, а с другой 61/2. На короткой части

вала прочно укрепляется храповое колесо—в, которое поддер-

живает электромагнит крана на любой высоте. Сбоку на зубья

храповика нажимает жестяная пружинка—е, установленная и вы-

резанная по рис. 47.

Во время под'ема электромагнита, шкив лебедки вращается

по стрелке, и пружинка сво-

бодно скользит по зубьям,

вырезанным наклонно, в сто-

рону, противоположную вра-

щению вала при под'еме груза.

Но как только электро-

мотор перестал вращать ле-

бедку — электромагнит, спу-

скаясь, стремит, я вращать вал

лебедки в обратную сторону.

Пружинка—е, зацепляясь

за зубья храповика, препят-

ствует этому и удерживает

электромагнит от опускания.

Для опускания электромагни-

та и крана надо оттянуть пру-

жинку—е обратно, освободив

зубья храпового колеса.

Это оттягивание пружин-

ки производит маленький

а

2.}

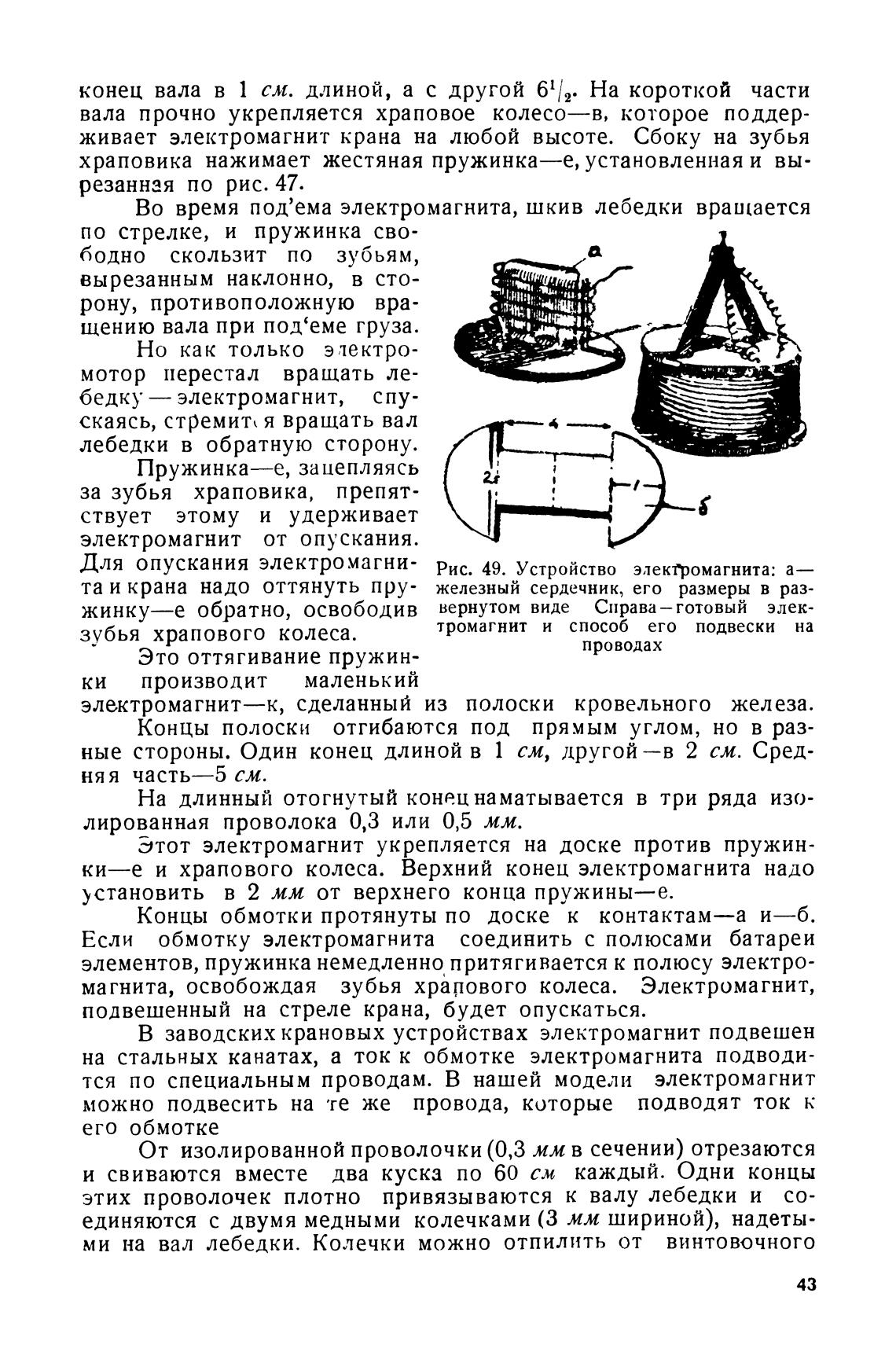

Рис. 49. Устройство электромагнита: а—

железный сердечник, его размеры в раз-

вернутом виде Справа — готовый элек-

тромагнит и способ его подвески на

проводах

электромагнит—к, сделанный из полоски кровельного железа.

Концы полоски отгибаются под прямым углом, но в раз-

ные стороны. Один конец длиной в см, другой —в 2 см. Сред-

няя часть—5 см.

На длинный отогнутый конец наматывается в три ряда изо-

лированная проволока 0,3 или 0,5 мм.

Этот электромагнит укрепляется на доске против пружин-

ки—е и храпового колеса. Верхний конец электромагнита надо

установить в 2 мм от верхнего конца пружины—е.

Концы обмотки протянуты по доске к контактам—а и—б.

Если обмотку электромагнита соединить с полюсами батареи

элементов, пружинка немедленно притягивается к полюсу электро-

магнита, освобождая зубья храпового колеса. Электромагнит,

подвешенный на стреле крана, будет опускаться.

В заводских крановых устройствах электромагнит подвешен

на стальных канатах, а ток к обмотке электромагнита подводи-

тся по специальным проводам. В нашей модели электромагнит

можно подвесить на те же провода, которые подводят ток к

его обмотке

От изолированной проволочки (0,3 мм в сечении) отрезаются

и свиваются вместе два куска по 60 см каждый. Одни концы

этих проволочек плотно привязываются к валу лебедки и со-

единяются с двумя медными колечками (З мм шириной), надеты-

ми на вал лебедки. Колечки можно отпилить от винтовочного

43
