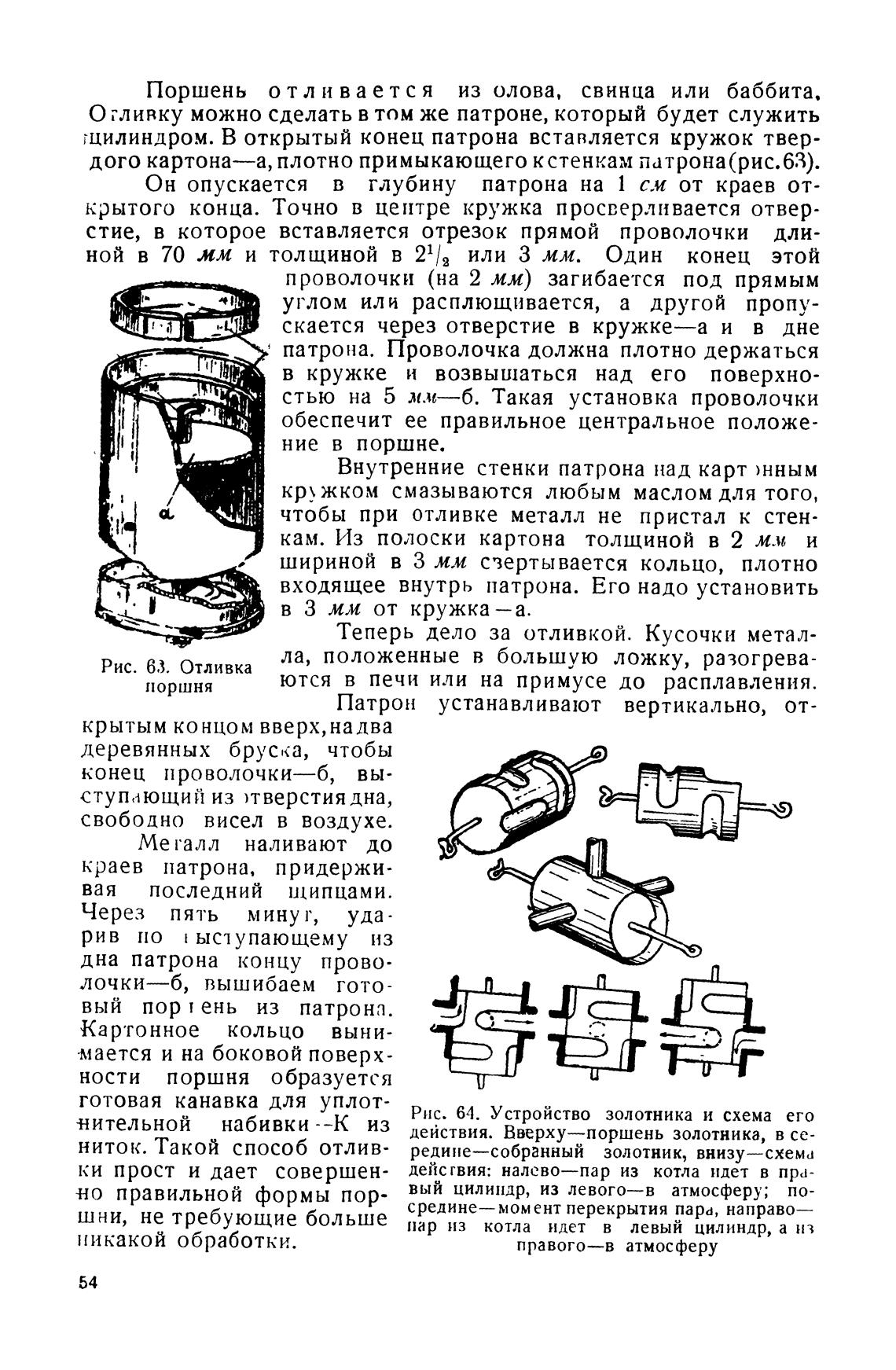

Поршень отл и вается из олова, свинца или баббита.

Огливку можно сделать в том же патроне, который будет служить

гцилиндром. В открытый конец патрона вставляется кружок твер-

дого картона—а, плотно примыкающего к стенкам патрона (рис. 63).

Он опускается в глубину патрона на 1 см от краев от-

крытого конца. Точно в центре кружка просверливается отвер-

стие, в которое вставляется отрезок прямой проволочки дли-

ной в 70 мм и толщиной в 21/2 или З мм. Один конец этой

1,

а.

Рис. 63. Отливка

поршня

проволочки (на 2 мм) загибается под прямым

углом или расплющивается, а другой пропу-

скается через отверстие в кружке—а и в дне

патрона. Проволочка должна плотно держаться

в кружке и возвышаться над его поверхно-

стью на 5 мм—б. Такая установка проволочки

обеспечит ее правильное центральное положе-

ние в поршне.

Внутренние стенки патрона над карт )нным

жком смазываются любым маслом для того,

чтобы при отливке металл не пристал к стен-

кам. Из полоски картона толщиной в 2 мм и

шириной в З мм свертывается кольцо, плотно

входящее внутрь патрона. Его надо установить

в З мм от кружка—а.

Теперь дело за отливкой. Кусочки метал-

ла, положенные в большую ложку, разогрева-

ются в печи или на примусе до расплавления.

Патрон устанавливают вертикально, от-

крытым концом вверх, на два

деревянных бруска, чтобы

конец проволочки—б, вы-

СТУП,АЮЩИЙ из )тверстиядна,

свободно висел в воздухе.

Ме галл наливают до

краев патрона, придержи-

последний идипцами.

вая

Через пять мину т,

уда -

рив по ыслупающему из

дна патрона концу прово-

лочки—б, вышибаем гото-

вый пор ень из патрона.

Картонное кольцо выни-

мается и на боковой поверх-

ности поршня образуется

готовая канавка для уплот-

нительной набивки - -К из

ниток. Такой способ отлив-

ки прост и дает совершен-

но правильной формы пор-

шни, не требующие больше

никакой обработки.

54

Рис. 64. Устройство золотника и схема его

действия. Вверху—поршень золотника, в се-

редине—собранный золотник, внизу—схем,]

дейсгвия: налево—пар из котла идет в пра-

вый цилиндр, из левого—в атмосферу; по-

средине— момент перекрытия пар,1, направо—

пар из котла идет в левый цилиндр, а из

правого—в атмосферу
