палочка. Внутренняя поверхность трубки шлифуется самой мел-

кой стеклянной шкуркой до ровного блеска, без царапин.

В боковой поверхности цилиндра А, в 4 мм от нижнего

открытого края (еще до припайки кружка Л) просверливается

отверстие в З мм. Заусеницы с внутренней поверхности цилинд-

ра удаляются шлифовкой мелкой стеклянной шкуркой.

Поршень золотника отливается в самой трубке (рис. 41).

В отверстие трубки вставляется конусообразная палочка — г.

Длинный конец затыкается деревянной пробкой, и сверху в трубоч-

КУ, смазанную внутри маслом, наливается расплавленный баб-

бит (рис. 41). Немедленно после заливки баббита, пока он еще

не успел застыть, в его поверхность вводится слегка изогну-

тый конец проволочки М. После

• —г и пробка— д

отливки палочка

выбиваются, а поршень золотника

должен свободно двигаться внутри

трубки. Конец отлитого поршня

отпиливается подпилком наклонно

—15—

по рис. 39 Д.

Трубка

золотника припаи-

вается к цилиндру так, чтобы 60-

ковые их отверстия в З мм совпа-

ли друг с другом- Перед пайкой

установку золотника легко сделать

посредством той же палочки —г.

Она вставляется в отверстие проб-

ки золотника, а ее узкий выступаю-

щий конец вводится в отверстие

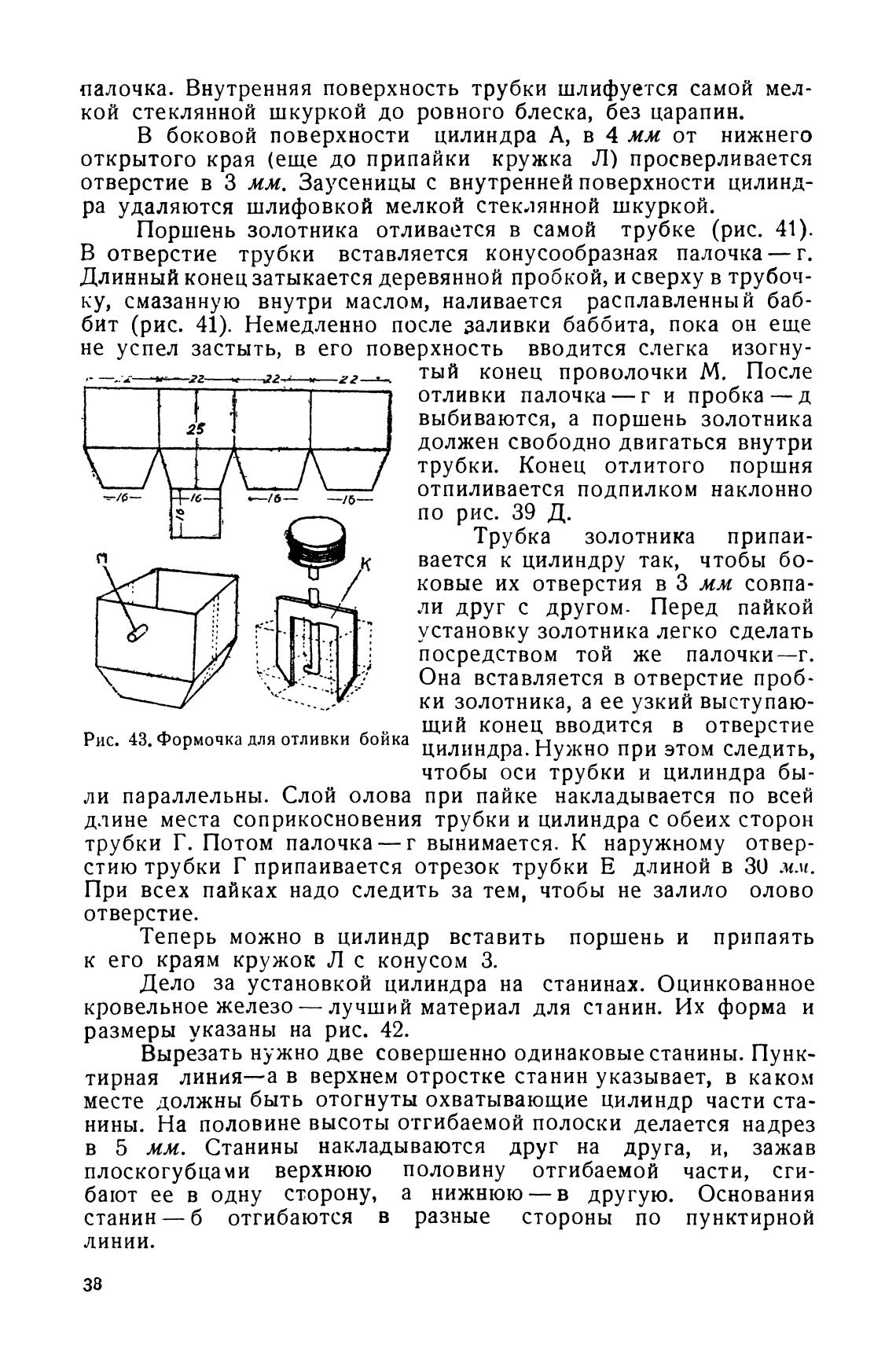

Рис. 43. Формочка для отливки бойка

цилиндра. Нужно при этом следить,

чтобы оси трубки и цилиндра бы-

ли параллельны. Слой олова при пайке накладывается по всей

длине места соприкосновения трубки и цилиндра с обеих сторон

трубки Г. Потом палочка— г вынимается. К наружному отвер-

стию трубки Г припаивается отрезок трубки Е длиной в 30 .и.и.

При всех пайках надо следить за тем, чтобы не залило олово

отверстие.

Теперь можно в цилиндр вставить поршень и припаять

к его краям кружок Л с конусом З.

Дело за установкой цилиндра на станинах. Оцинкованное

кровельное железо — лучший материал для станин. Их форма и

размеры указаны на рис. 42.

Вырезать нужно две совершенно одинаковые станины. Пунк-

тирная линия—а в верхнем отростке станин указывает, в каком

месте должны быть отогнуты охватывающие цилиндр части ста-

Нины. На половине высоты отгибаемой полоски делается надрез

в 5 мм. Станины накладываются друг на друга, и, зажав

плоскогубцами верхнюю половину отгибаемой части, сги-

батот ее в одну сторону, а нижнюю— в другую. Основания

станин— б отгибаются в разные стороны по пунктирной

линии.

38
