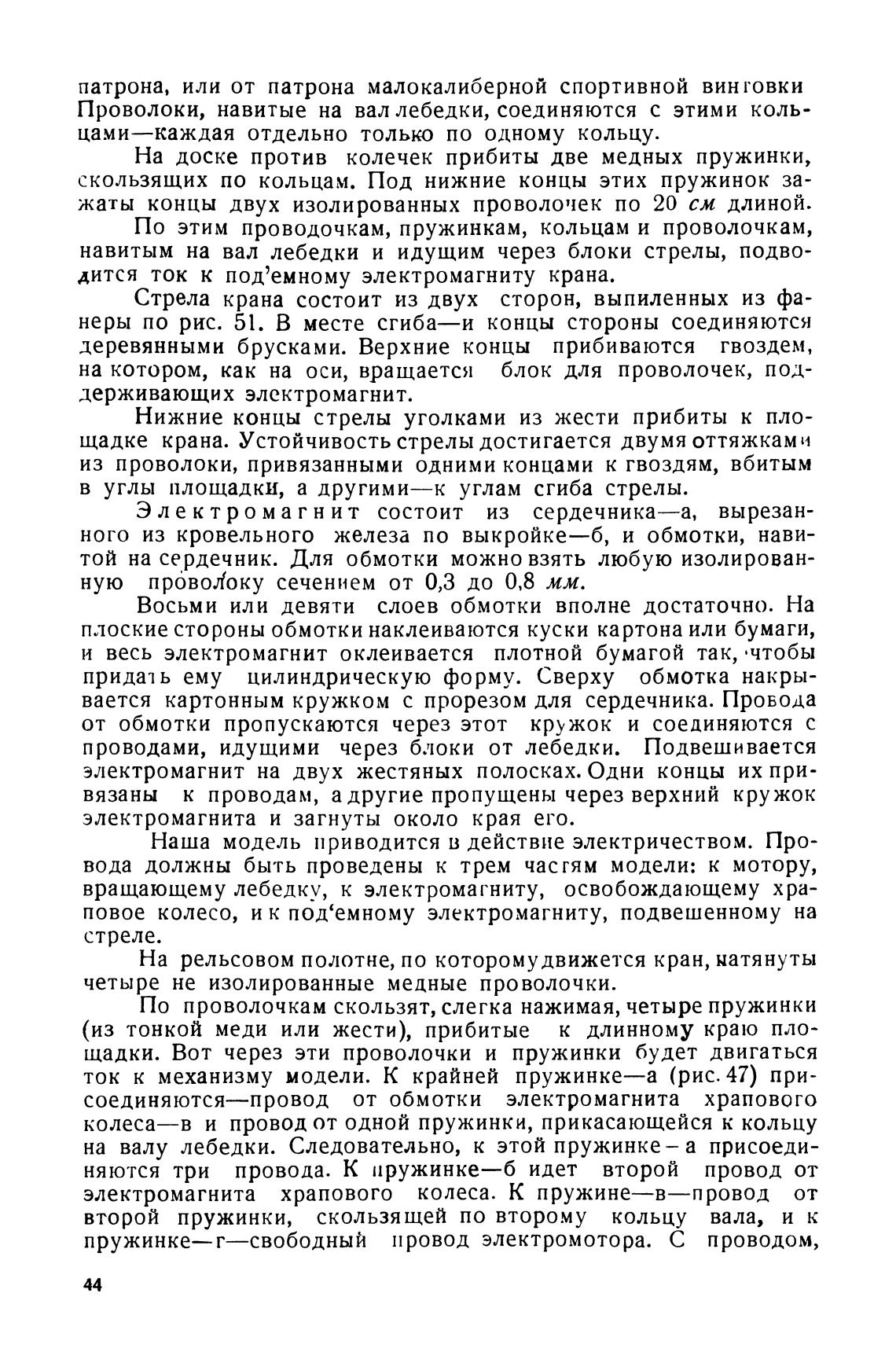

патрона, или от патрона малокалиберной спортивной винтовки

Проволоки, навитые на вал лебедки, соединяются с этими коль-

цами—каждая отдельно только по одному кольцу.

На доске против колечек прибиты две медных пружинки,

скользящих по кольцам. Под нижние концы этих пружинок за-

жаты концы двух изолированных проволочек по 20 см длиной.

По этим проводочкам, пружинкам, кольцам и проволочкам,

навитым на вал лебедки и идущим через блоки стрелы, подво-

дится ток к под'емному электромагниту крана.

Стрела крана состоит из двух сторон, выпиленных из фа-

неры по рис. 51. В месте сгиба—и концы стороны соединяются

деревянными брусками. Верхние концы прибиваются гвоздем,

на котором, как на оси, вращается блок для проволочек, под-

держивающих электромагнит.

Нижние концы стрелы уголками из жести прибиты к пло-

щадке крана. Устойчивость стрелы достигается двумя оттяжками

из проволоки, привязанными одними концами к гвоздям, вбитым

в углы площадки, а другими—к углам сгиба стрелы.

Эле к тро магнит состоит из сердечника—а, вырезан-

ного из кровельного железа по выкройке—б, и обмотки, нави-

той на сердечник. Для обмотки можно взять любую изолирован-

ную проволоку сечением от 0,3 до 0,8 мм.

Восьми или девяти слоев обмотки вполне достаточно. На

плоские стороны обмотки наклеиваются куски картона или бумаги,

и весь электромагнит оклеивается плотной бумагой так, •чтобы

придал ь ему цилиндрическую форму. Сверху обмотка накры-

вается картонным кружком с прорезом для сердечника. Провода

от обмотки пропускаются через этот кружок и соединяются с

проводами, идущими через блоки от лебедки. Подвешивается

электромагнит на двух жестяных полосках. Одни концы их при-

вязаны к проводам, а другие пропущены через верхний кружок

электромагнита и загнуты около края его.

Наша модель приводится в действие электричеством. Про-

вода должны быть проведены к трем часгям модели: к мотору,

вращающему лебедку, к электромагниту, освобождающему хра-

повое колесо, и к под'емному электромагниту, подвешенному на

стреле.

На рельсовом полотне, по которому движется кран, натянуты

четыре не изолированные медные проволочки.

По проволочкам скользят, слегка нажимая, четыре пружинки

(из тонкой меди или жести), прибитые к длинному краю пло-

щадки. Вот через эти проволочки и пружинки будет двигаться

ток к механизму модели. К крайней пружинке—а (рис. 47) при-

соединяются—провод от обмотки электромагнита храпового

колеса—в и провод от одной пружинки, прикасающейся к кольцу

на валу лебедки. Следовательно, к этой пружинке— а присоеди-

няются три провода. К пружинке—б идет второй провод от

электромагнита храпового колеса. К пружине—в—провод от

второй пружинки, скользящей по второму кольцу вала, и к

пружинке— г—свободный провод электромотора. С проводом,
