Станины прибиваются к основной доске по схеме на рис. 42.

Между основаниями станин оставляется 40 мм.

Наковальня устанавливается между станинами. Ее тоже мож-

но отлить из баббита в форме куба или цилиндра высотой в

45 мм. В доске

вырезается углуб-

ление точно по

основанию нако-

вальни. Плотно

вставленная в не-

го наковальня

держится доста-

точно устойчиво.

Боек, как и

наковальня, отли-

вается из баббита,

при чем в центр

ее верхней части

залит нижний ко-

нец штока Г. Вы-

кройка и склейка

формы для отлив-

ки показана на

рис. 43.

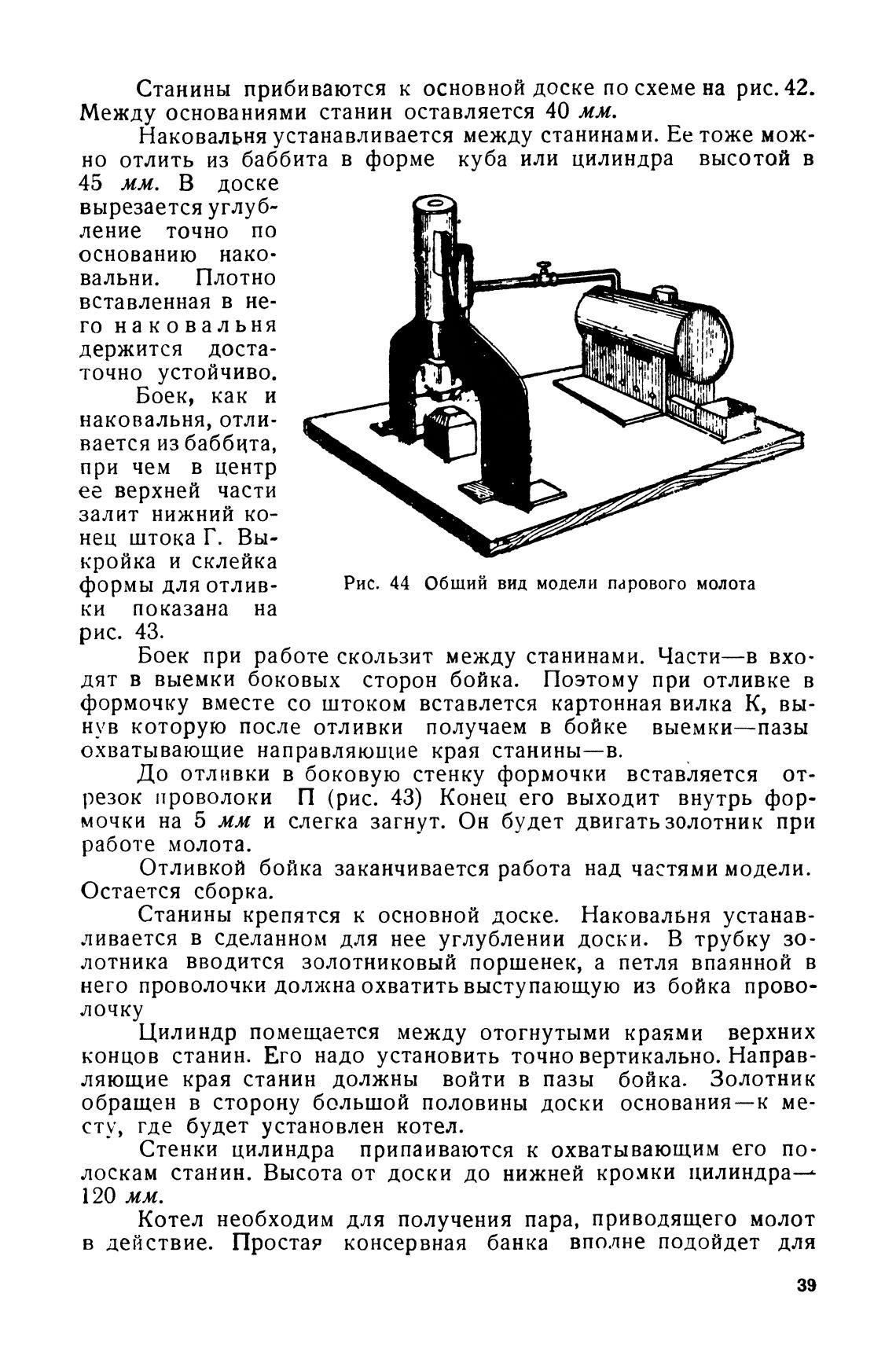

Рис. 44 Общий вид модели парового молота

Боек при работе скользит между станинами. Части—в вхо-

дят в выемки боковых сторон бойка. Поэтому при отливке в

формочку вместе со штоком вставлется картонная вилка К, вы-

HVB которую после отливки получаем в бойке выемки—пазы

охватывающие направляющие края станины—в.

До отливки в боковую стенку формочки вставляется от-

резок проволоки П (рис. 43) Конец его выходит внутрь фор-

мочки на 5 мм и слегка загнут. Он будет двигать золотник при

работе молота.

Отливкой бойка заканчивается работа над частями модели.

Остается сборка.

Станины крепятся к основной доске. Наковальня устанав-

ливается в сделанном для нее углублении доски. В трубку зо-

лотника вводится золотниковый поршенек, а петля впаянной в

него проволочки должна охватить выступающую из бойка прово-

лочку

Цилиндр помещается между отогнутыми краями верхних

концов станин. Его надо установить точно вертикально. Направ-

ляющие края станин должны войти в пазы бойка. Золотник

обращен в сторону большой половины доски основания—к ме-

сту, где будет установлен котел.

Стенки цилиндра припаиваются к охватывающим его по-

лоскам станин. Высота от доски до нижней кромки цилиндра—

120 мм.

Котел необходим для получения пара, приводящего молот

в действие. Простая консервная банка впо.лне подойдет для
