Прерыватель состоит из жестяной (лучше латунной) пла-

стинки Л длиной в 40 мм и шириной в 8 мм. В 8 мм от одного

конца в пластинке прибивается отверстие для оси гвоздика.

Вбить гвоздь следует в стойку, из прореза который высту-

пает проволочка К на высоте 55 мм от основания. Короткий

конец пластинки Л загибается и в сгибе зажимается, очищенный

от изоляции, конец проволочки М, соединяющий пластинку Л

с клеммой.

На верхнем краю, около второго конца, пластинка Л имеет

выступ с отверстием. Согнутый конец проволочки К соединяет-

ся прочной ниткой (15 мм длиной) с пластинкой. Конец нитки

продевается в отверстие выступа и завязывается.

Под концом длинного плеча пластинки Л к станине прибит

крючок Н, согнутый из жести. Один конец обмотки очищается

от изоляции и зажимается под этим крючком. Пластинка вхо-

дит в сгиб крючка с легким трением.

Второй конец обмотки электромагнита присоединен к дру-

гой клемме.

Если в клеммах зажать провода от батареи, то ток побе-

жит от одной клеммы в пластинку Л и уйдет через вторую

клемму. В момент прохождения тока электромагнит с силой

втягивает внутрь трубки шток Ж и этим поднимает боек З.

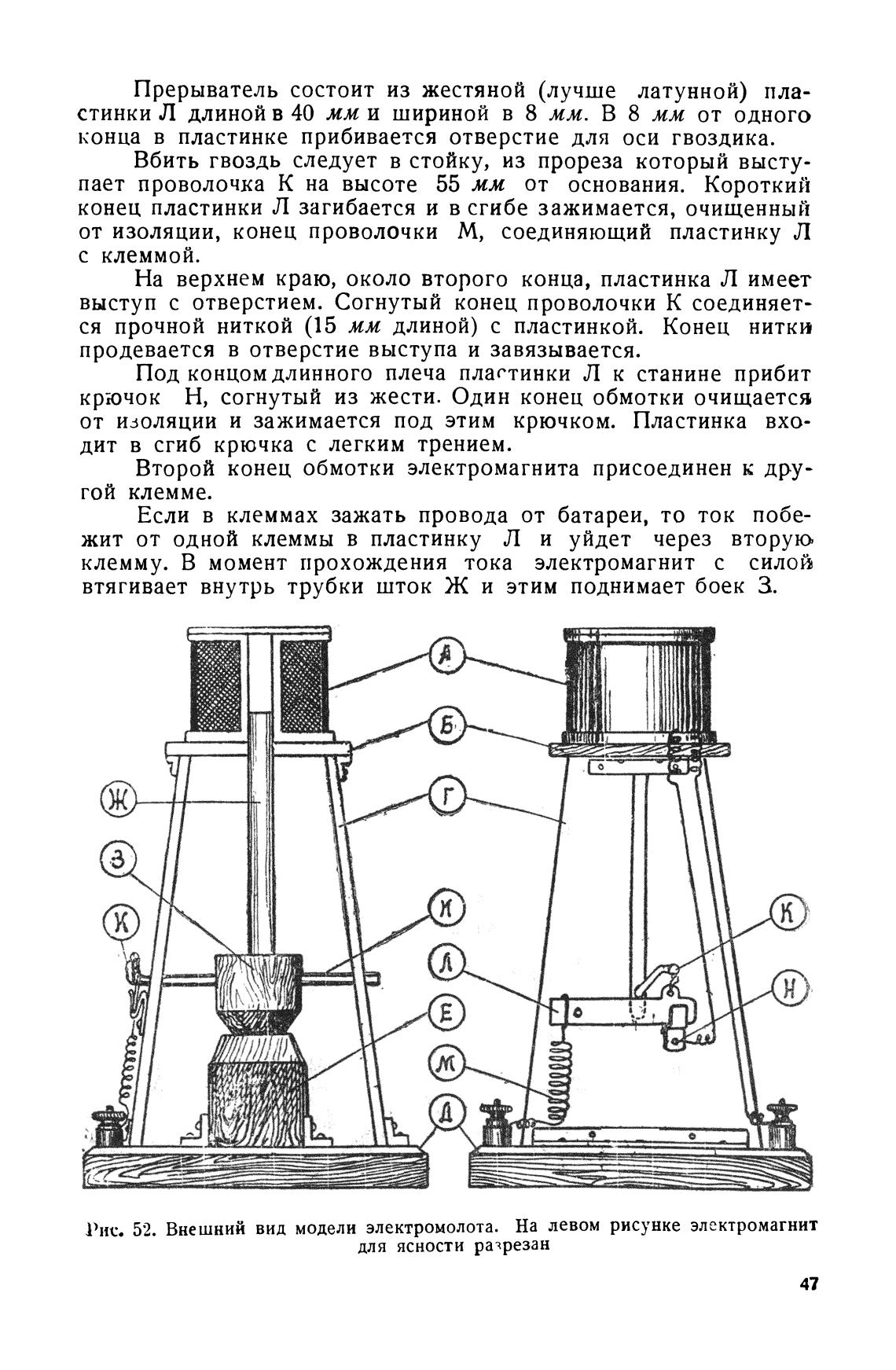

Рис. 52. Внешний вид модели электромолота. На левом рисунке электромагнит

для ясности разрезан

47
