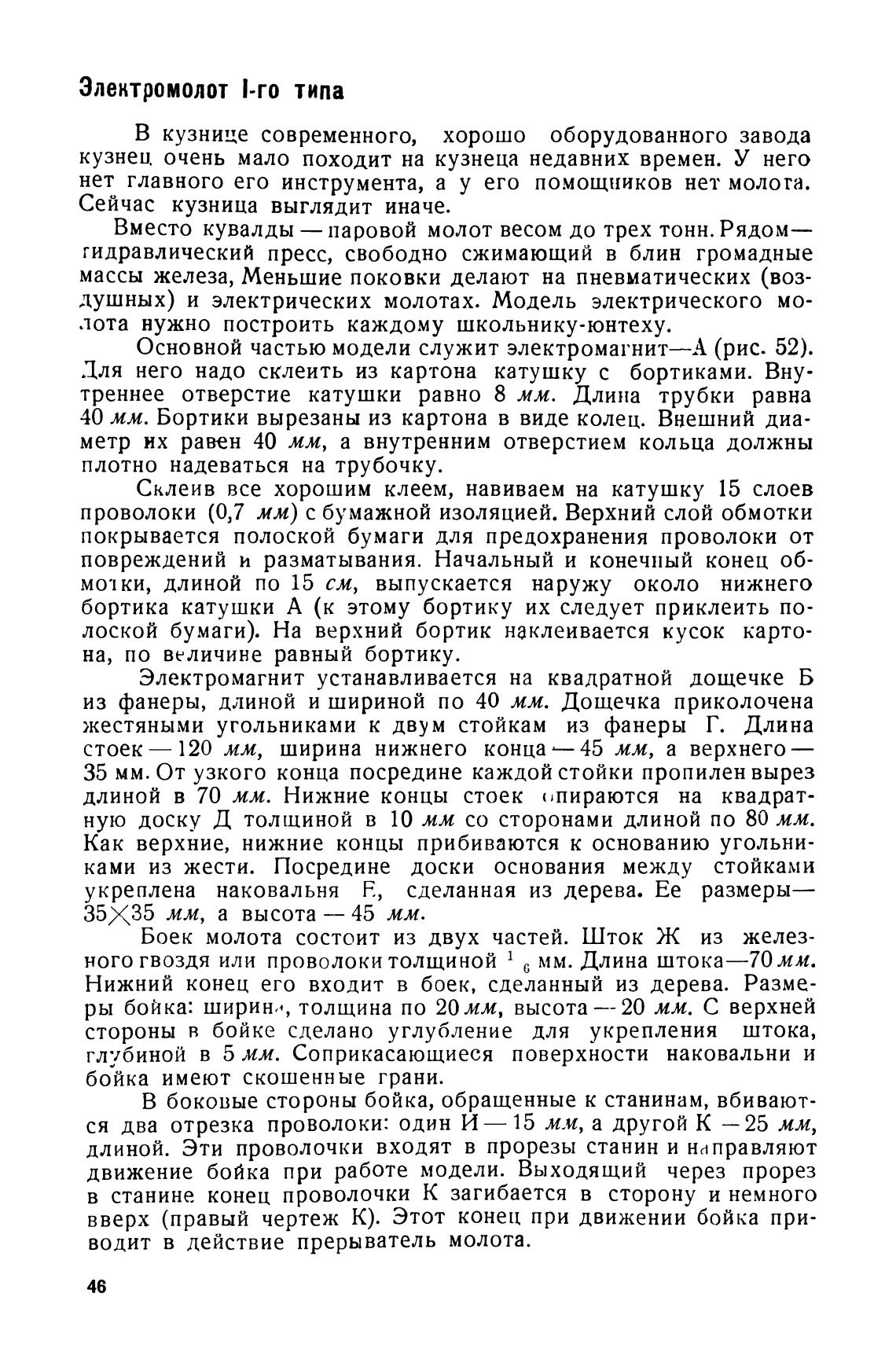

Электромолот 1-го типа

В кузнице современного, хорошо оборудованного завода

кузнец очень мало походит на кузнеца недавних времен. У него

нет главного его инструмента, а у его помощников нет молота.

Сейчас кузница выглядит иначе.

Вместо кувалды — паровой молот весом до трех тонн. Рядом—

гидравлический пресс, свободно сжимающий в блин громадные

массы железа, Меньшие поковки делают на пневматических (воз-

душных) и электрических молотах. Модель электрического мо-

лота нужно построить каждому школьнику-юнтеху.

Основной частью модели служит электромагнит—А (рис. 52).

Для него надо склеить из картона катушку с бортиками. Вну-

треннее отверстие катушки равно 8 мм. Длина трубки равна

40 мм. Бортики вырезаны из картона в виде колец. Внешний диа-

метр их равен 40 мм, а внутренним отверстием кольца должны

плотно надеваться на трубочку.

Склеив все хорошим клеем, навиваем на катушку 15 слоев

проволоки (0,7 мм) с бумажной изоляцией. Верхний слой обмотки

покрывается полоской бумаги для предохранения проволоки от

повреждений и разматывания. Начальный и конечный конец об-

мот ки, длиной по 15 см, выпускается наружу около нижнего

бортика катушки А (к этому бортику их следует приклеить по-

лоской бумаги). На верхний бортик наклеивается кусок карто-

на, по величине равный бортику.

Электромагнит устанавливается на квадратной дощечке Б

из фанеры, длиной и шириной по 40 мм. Дощечка приколочена

жестяными угольниками к двум стойкам из фанеры Г. Длина

120 мм, ширина нижнего конца —45 мм, а верхнего—

стоек —

35 мм. От узкого конца посредине каждой стойки пропилен вырез

длиной в 70 мм. Нижние концы стоек опираются на квадрат-

ную доску Д толщиной в 10 мм со сторонами длиной по 80 мм.

Как верхние, нижние концы прибиваются к основанию угольни-

ками из жести. Посредине доски основания между стойками

укреплена наковальня Е, сделанная из дерева. Ее размеры—

35Х35 мм, а высота —45 мм.

Боек молота состоит из двух частей. Шток Ж из желез-

с, мм. Длина штока—7Омм.

ного гвоздя или проволоки толщиной

Нижний конец его входит в боек, сделанный из дерева. Разме-

ры бойка: ширинв, толщина по 20 мм, высота —20 мм. С верхней

стороны в бойке сделано углубление для укрепления штока,

глубиной в 5 мм. Соприкасающиеся поверхности наковальни и

бойка имеют скошенные грани.

В боковые стороны бойка, обращенные к станинам, вбивают-

ся два отрезка проволоки: один И— 15 мм, а другой К —25 мм,

длиной. Эти проволочки входят в прорезы станин и направляют

движение бойка при работе модели. Выходящий через прорез

в станине. конец проволочки К загибается в сторону и немного

вверх (правый чертеж К). Этот конец при движении бойка при-

водит в действие прерыватель молота.
