Проволочка К, соединенная ниткой с пластинкой Л, тоже

поднимается вверх и приподнимает пластинку, оторвав ее от

крючка. Цепь будет разомкнута, электромагнит потеряет силу

и боек падает вниз, производя удар по наковальне. Но прово-

лочка К, при падении бойка, нажимает на пластинку Л и снова

вводит ее в крючок Н. Ток опять замыкается и электромагнит

подбрасывает боек и т. д.

Тщательно отрегулировав прерыватель, получим модель

молота, производящего непрерывно четкие и сильные удары

бойком по наковальне. Стоит только выключить ток, и молот

перестает действовать. Кнопку-выключатель можно сделать ря-

дом со станинами на основании модели.

Электромолот 2-го типа

Тихо жужжит мотор, соединенный ремнем со шкивами и

рычагами молота.

Стальной тяжелый боек застыл над наковальней, как-будто

бы ожидая приказания кузнеца. Брызжет искрами раскаленное

железо. Кузнец положил кусок металла на наковальню и нажал

ногой на педаль около наковальни.

Боек резко ударил по железу. Сильные быстрые его уда-

гы быстро превратили болванку в машинную часть.

Мы разобрали один тип модели электромолота.

Можно построить модель электромолота

(рис. 53).

Взять толстый картон, вырезать корпус и установить на

деревянной дощечКе.

В нижней части корпуса поместить электромагнит— картон-

ную катушку с десятью слоями проволоки 0,6 с бумажной изо-

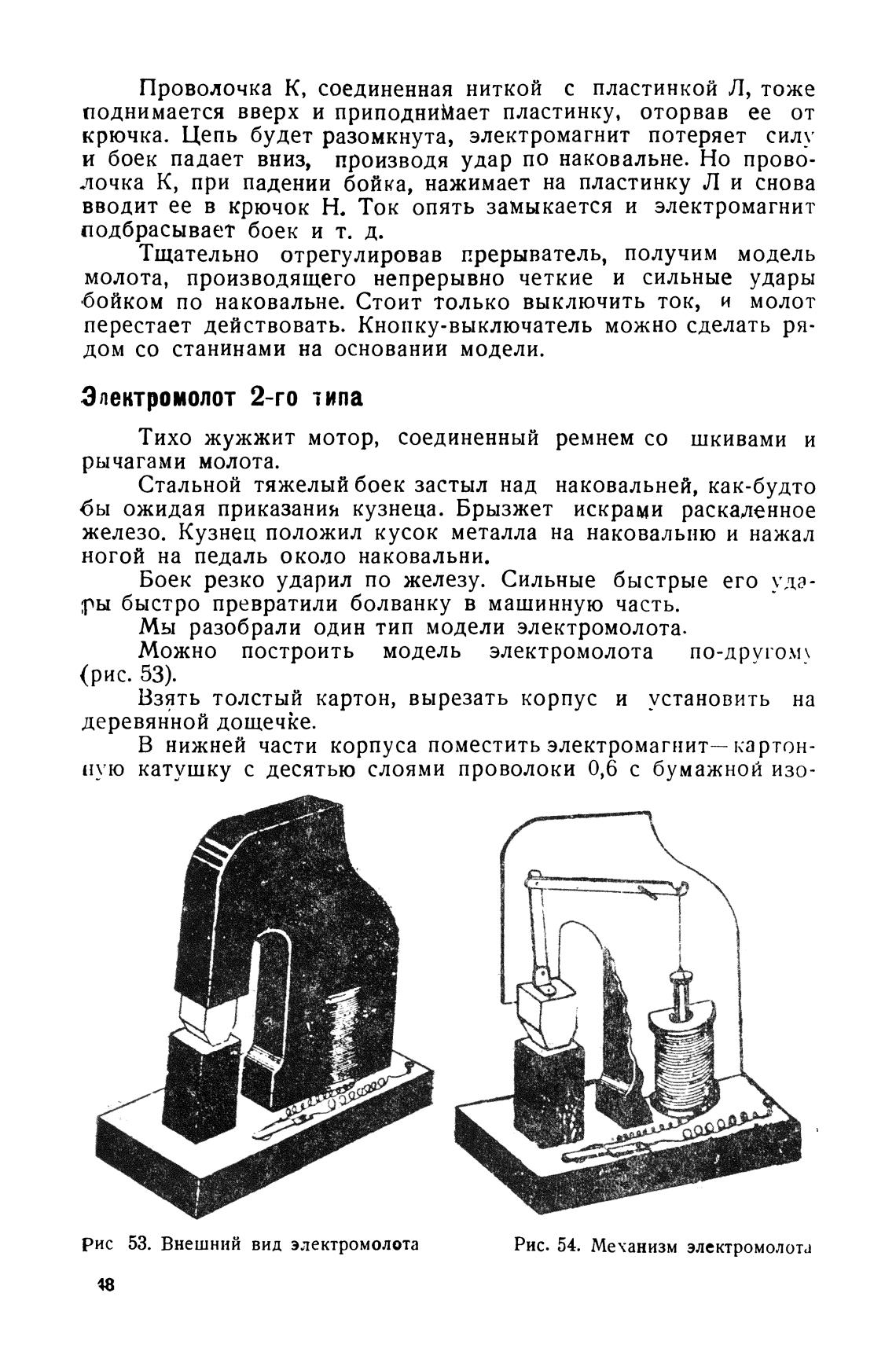

рис 53. Внешний вид электромолота

48

Рис. 54. Механизм электромолота
