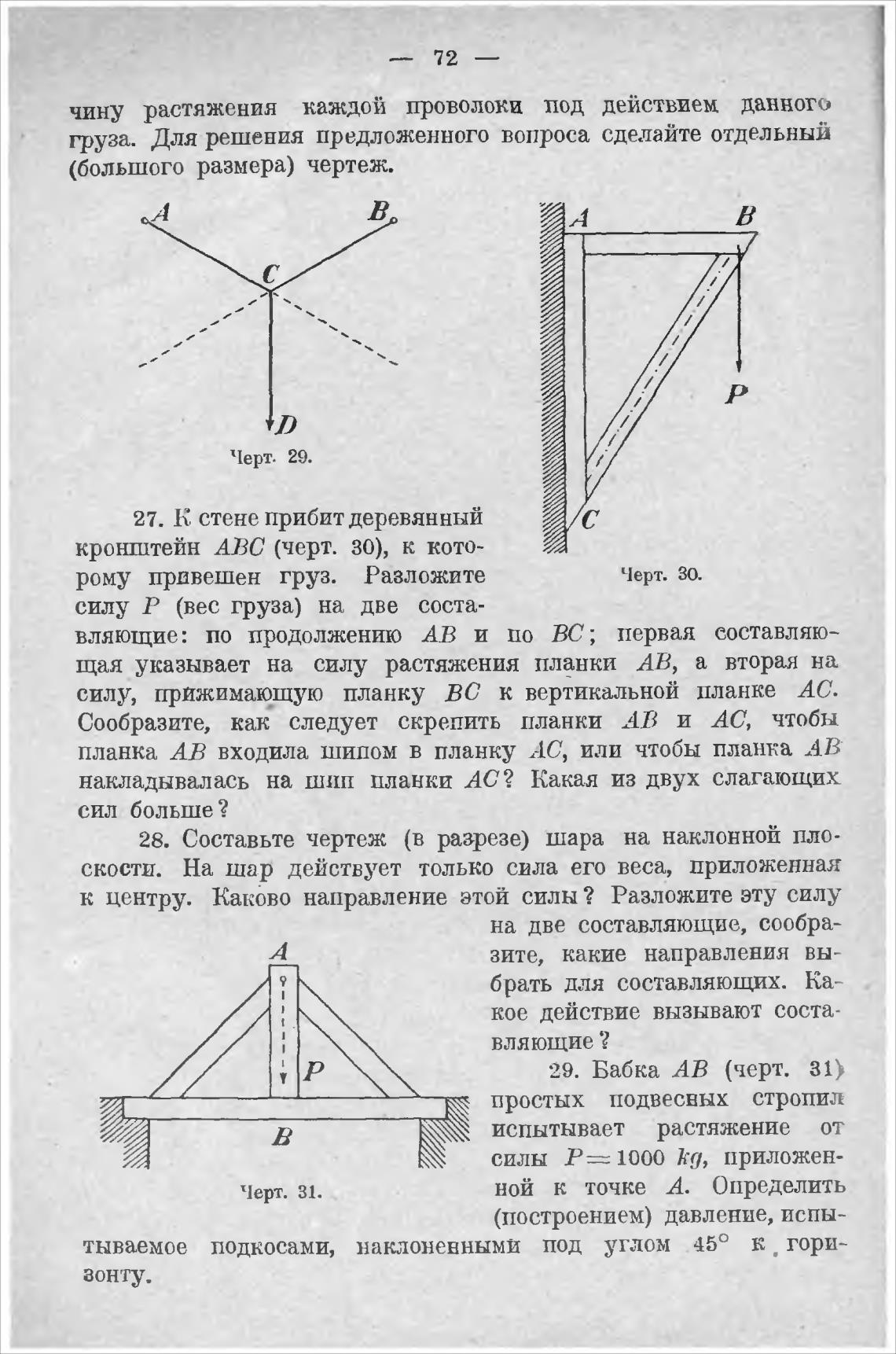

72 —

чину растяжения каждой проволоки под действием данного

груза. Для решения предложенного вопроса сделайте отдельный

(большого размера) чертеж.

черт. 29.

27. К стене прибит деревянный

кронштейн АВС (черт. 30), к кото-

рому привешен груз. Разложите

силу Р (вес груза) на две соста-

Черт. 30.

вляющие: по продолжению АВ и по ВС; первая составляю-

щая указывает на силу растяжения планки АВ, а вторая на

силу, прижимающую планку ВС к вертикальной планке АС.

Сообразите, как следует скрепить планки АВ и АС, чтобы

планка АВ входила шипом в планку АС, или чтобы планка АВ

накладывалась на пиш планки АС? Какая из двух слагающих

сил больше ?

28. Составьте чертеж (в разрезе) шара на наклонной пло-

скости. На шар действует только сила его веса, приложенная

к центру.

тываемое

зонту.

Каково

9

направление этой силы ? Разложите эту силу

Черт. 31.

подкосами,

на две составляющие, сообра-

зите, какие направления вн-

брать для составляющих. Ка-

кое действие вызывают соста-

вляющие ?

29. Бабка АВ (черт. 31)

простых подвесных стропил

испытывает растяжение от

силы Р = 1000 Ко, приложен-

ной к точке А. Определить

(построением) давление, испы-

наклоненнымм под углом 450 к . гори-
